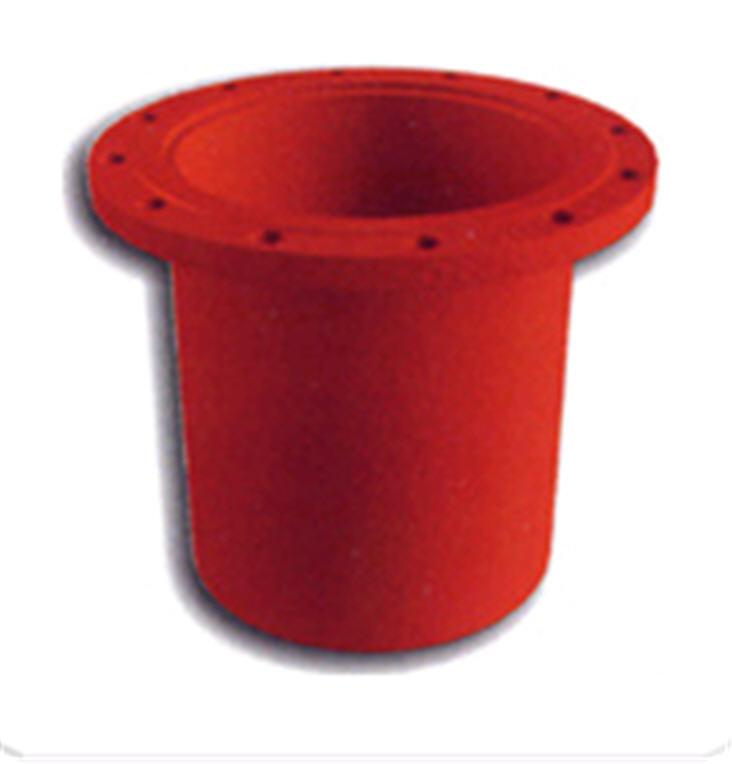

Патрубки монтажные являются составной частью резервуара и предназначены для установки технологического оборудования, необходимого для эксплуатации резервуаров и устанавливаются на вертикальных или горизонтальных резервуарах для хранения нефти, нефтепродуктов и химических жидкостей По устойчивости к воздействию климатических факторов внешней среды патрубки изготавливаются в исполнениях У и УХЛ категории размещения 1 по ГОСТ 15150-69. Пример обозначения при заказе: ПМ-100 УХЛ1 ТУ 3689-068-10524112-2004, где 100 - условный проход; УХЛ1 - климатическое исполнение. Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-23820 от 14.03.2007 г.
Технические характеристики Наименование параметров ПМ-100 ПМ-150 ПМ-200 ПМ-250 ПМ-300 ПМ-350 ПМ-400 ПМ-500 Условный проход DN 100 150 200 250 300 350 400 500 Присоединительные размеры фланцев на условное давление 0,6 МПа (6 кгс/см2) D, мм 205 260 315 370 395 485 535 640 D1, мм 170 225 280 335 365 445 495 600 d, мм 18 22 n, шт 4 8 12 16 Габаритные размеры, мм, не более диаметр D2 220 320 440 550 650 750 860 1060 высота H 260 280 300 320 340 360 370 380 Масса, кг, не более 11,9 18,09 24,76 32,77 44,23 56,27 66,13 82,84
