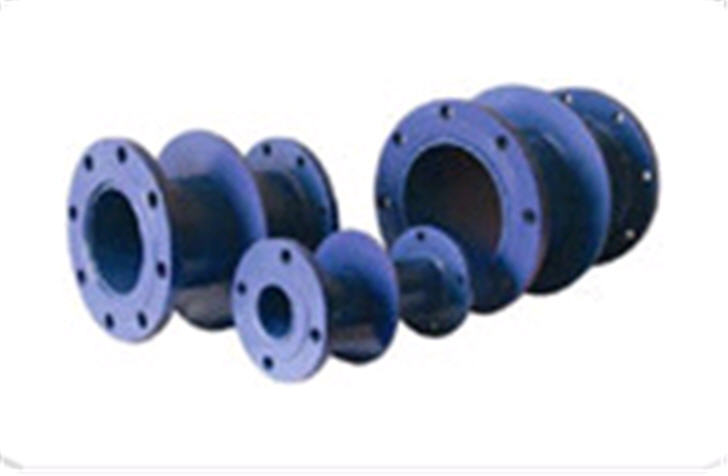

Патрубки приемо-раздаточные ППР
|
Поделитесь страницей в Социальных сетях
|
|
Патрубки приемо - раздаточные ППР являются составной частью резервуара и предназначены для подсоединения запорной арматуры, хлопушек и другого оборудования. Патрубки приемо - раздаточные монтируются в нижнем поясе боковой стенки стального резервуара. По устойчивости к воздействию климатических факторов внешней среды патрубки изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69. Пример обозначения при заказе: ППР-400 УХЛ1 ТУ 3689-046-10524112-2003, где 400- условный проход; УХЛ1 - климатическое исполнение. Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.
Технические характеристики Обозначение изделия Условный проход DN h, мм Присоединительные размеры фланцев на условное давление МПа (кг/см 2) Габаритные размеры, мм, не более Масса, кг, не более для запорной арматуры 1,0 (10) для хлопушек 0,6 (6) D1, мм d, мм n, шт D2, мм d1, мм n1, шт Длина, L Диаметр, D ППР-80 80 200 160 18 8 150 18 4 300 180 9,5 ППР-100 100 200 180 18 8 170 18 4 300 220 14,6 ППР-150 150 200 240 18 8 225 18 8 300 320 22,5 ППР-200 200 250 295 22 8 280 18 8 350 440 29 ППР-250 250 250 350 22 12 335 18 12 380 550 50,7 ППР-300 300 250 400 2 12 395 22 12 380 650 66,8 ППР-350 350 300 460 22 16 445 22 12 380 760 96 для запорной арматуры 1,6 (16) для хлопушек 1,6 (16) ППР-400 400 300 525 30 16 525 30 16 565 860 172 ППР-500 500 400 650 33 20 650 33 20 625 1060 270 ППР-600 600 400 770 36 20 770 36 20 705 1260 370
