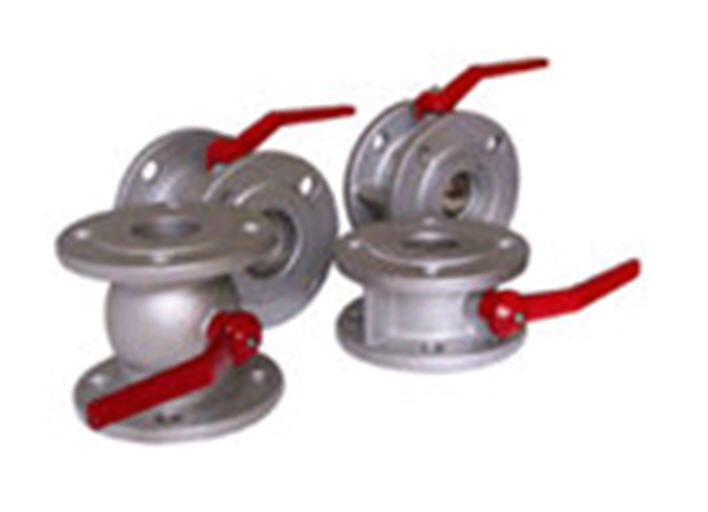

Краны шаровые КШ предназначены для установки в качестве запорных устройств наружного и внутреннего применения на трубопроводах природного газа, нефтепродуктов, неагрессивных жидких сред.
Краны шаровые КШ-80 в муфтовом исполнении в соответствии с Правилами устройства и безопасной эксплуатации технологических трубопроводов ПБ 03-585-03 запрещается использовать в технологических трубопроводах, эксплуатирующихся на опасных производственных объектах.
Конструктивно краны КШ изготавливаются с затвором из нержавеющей стали.
Краны КШ-50, КШ-80/60, КШ-100/75 изготавливаются с фланцевым типом соединения с условными проходами DN 50, DN 80/60 и DN 100/75.
По устойчивости к воздействию климатических факторов внешней среды краны изготавливаются в исполнении У и УХЛ, категория размещения 2 по ГОСТ 15150-69.
Пример обозначения при заказе:
КШ-80/60 УХЛ2 ТУ 3689-060-10524112-2003, где
80 - условный проход крана;
60 - эффективный диаметр затвора;
УХЛ2 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г. Сертификат соответствия №РОСС RU.МГ01.801912
Технические характеристики Наименование параметров
КШ-50*
КШ-80
КШ-80/60*
КШ-100/75
Условный проход крана DN
50
80
80
100
Рабочее давление, PN, (кг/см2) МПа
1,6 (16)
Габаритные размеры, мм, не более длина, L
187
312
233
248
длина, L1
86
170
120
150
диаметр, D
160
135
195
215
высота, H
197
214
220
240
Тип соединения с трубопроводом
фланцевое
муфтовое
фланцевое
фланцевое
Присоединительные размеры, мм, не более расстояние между фланцами
86
Резьба присоединительная G3
120
150
диаметр фланца
160
195
215
диаметр окружности крепежных отверстий
125
160
180
диаметр крепежных отверстий
18
18
18
количество отверстий
4
4
8
Класс герметичности по ГОСТ 9544-93
B
Масса КШ, кг, не более
2,6
3,2
4,6
5,5
Температура рабочей среды, C
для природного газа по ГОСТ-5542, сжиженных газов по ГОСТ 20448 - от -40 до +80° С
* - Изделия КШ с условным проходом DN 50 (DN 80) по требованию заказчика могут быть изготовлены под фланцевое соединение "шип-паз". Ввиду конструктивной особенности в одном из фланцев изделий выполняется паз, отличающийся от размеров ГОСТ 12815. По желанию заказчика данные изделия комплектуются ответными фланцами.
