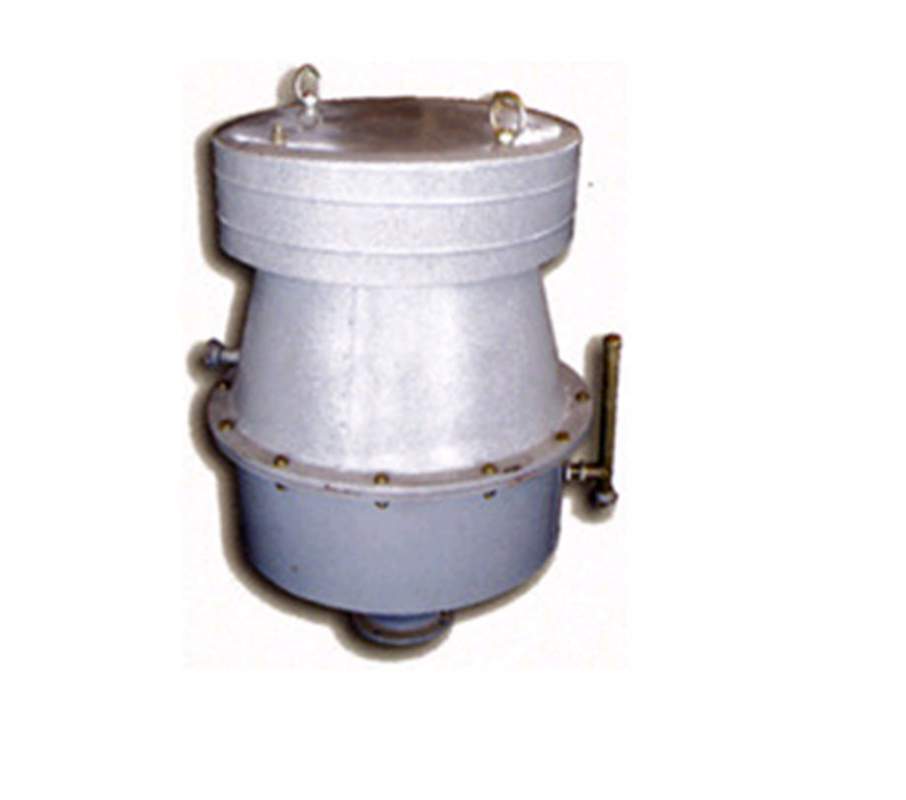

Клапан предохранительный гидравлический предназначен для работы в комплекте с дыхательными механическими клапанами типа НДКМ, КДМ, КДС при установке на резервуары с нефтью и нефтепродуктами, с допустимым избыточным давлением 200 мм вод. ст. сообщающего газовое пространство резервуара с атмосферой в аварийной ситуации (на случай выхода из строя дыхательного клапана).
По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69.
Клапаны выполнены в искробезопасном исполнении.
Пример обозначения при заказе:
КПГ-200 У1 ТУ 3689-066-10524112-2006, где
КПГ - предохранительный гидравлический клапан;
200 - условный проход клапана;
У1 - климатическое исполнение.
Разрешение Ростехнадзора №РРС 00-15643 от 28.03.2005 г.
Технические характеристики Наименование параметров
КПГ-100
КПГ-150
КПГ-200
КПГ-250
КПГ-350
Условный проход присоединительного патрубка, мм
100
150
200
250
350
Давление срабатывания, Па (мм вод.ст.)
1764-1961 (180-200)
Вакуум срабатывания в пределах, Па (мм вод.ст.)
343-392 (35-40)
Пропускная способность (по воздуху), м3/ч
200
500
900
1500
2700
Объем заливаемой жидкости гидрозатвора, л
15
22
46,5
Габаритные размеры, мм, не более длина L
980
980
980
1180
диаметр D
845
845
1120
1030
высота H
1257
1272
1370
1510
Присоединительные размеры, мм, не более D1
170
225
295
335
445
d
18
18
22
18
22
n
4
8
8
12
12
Масса, кг, не более
134
245
265
