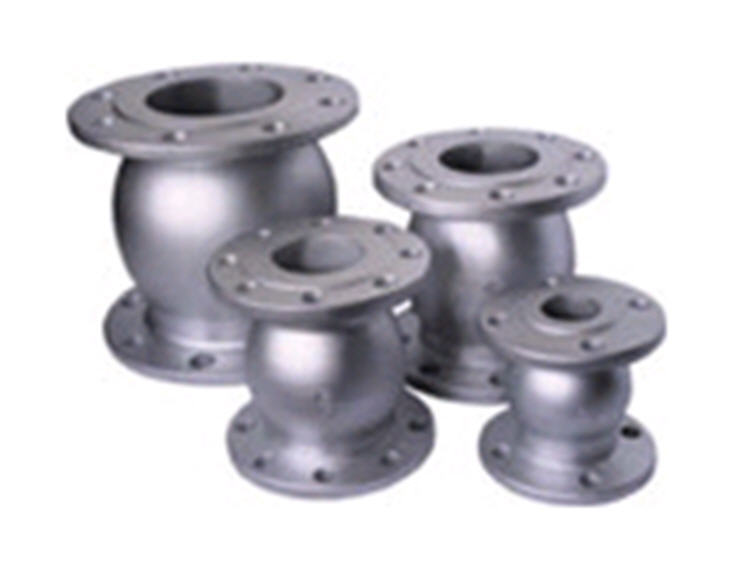

Клапаны обратные ЗКО

Клапаны обратные ЗКО предназначены для отсекания обратного потока среды при прекращении подачи нефтепродуктов в технологических трубопроводах.

Клапаны обратные устанавливаются на наливных устройствах нефтебаз и АЗС с рабочим давлением от 1МПа (10кг/см2) до 4 МПа (40 кг/см2).

По устойчивости к воздействию климатических факторов внешней среды клапаны обратные изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.

Пример обозначения при заказе:
ЗКО-150 УХЛ1 ТУ 3689-018-10524112-2002, где
150 - условный проход;
УХЛ1 - климатическое исполнение.

Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.

Технические характеристики Наименование параметров

ЗКО-50

ЗКО-80

ЗКО-100

ЗКО-150

Условный проход DN

50

80

100

150

Условное давление Ру, кг/см2

10

10

25

25

Габаритные размеры, мм, не более диаметр D

160

195

230

300

высота H

158

198

223

275

Присоединительные размеры, мм D

160

195

230

300

D1

125

160

190

250

d

18

18

22

26

n, шт

4

8

8

8

Масса, кг, не более

2,8

5

8,2

12,6
