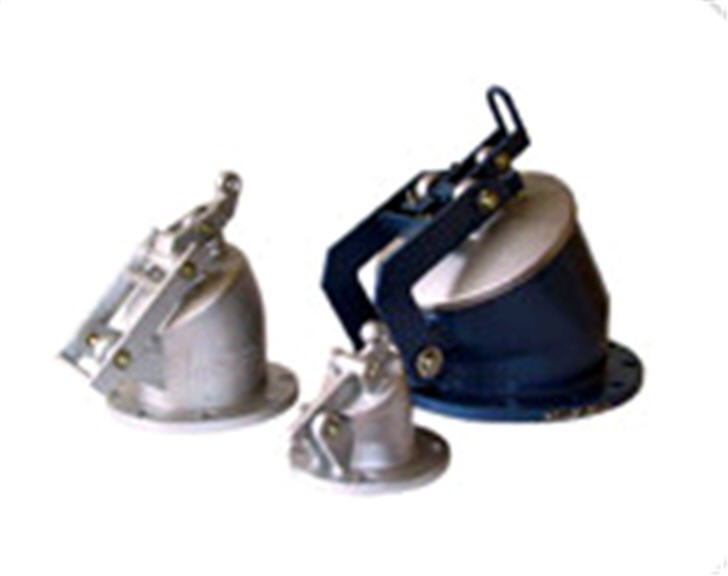

Хлопушки предназначены для предотвращения потерь нефти и нефтепродуктов из резервуара в случае разрыва технологических трубопроводов или отказа размещенных на нем запорных устройств. Крышки хлопушек изготавливаются из искробезопасных материалов (алюминиевых сплавов), корпуса хлопушек ХП-80, ХП-150 также изготавливаются из алюминиевых сплавов, а корпуса хлопушек условным проходом 200 мм и более изготавливаются из стали.
Хлопушка с условным проходом 80 мм изготавливается без перепуска, а с условным проходом более 80 мм - с перепуском, что позволяет снижать усилие открывания крышки хлопушки. Хлопушка устанавливается внутрь резервуара на фланец приемораздаточного патрубка.
По устойчивости к воздействию климатических факторов внешней среды хлопушки изготавливаются в исполнении У и УХЛ, категория размещения 3 по ГОСТ 15150-69.
Пример обозначения при заказе:
ХП-150 УХЛ3 ТУ 3689-020-10524112-2006, где
150- условный проход огнепреградителя;
УХЛ3 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.
Технические характеристики Наименование параметров
ХП-80
ХП-150
ХП-200
ХП-250
ХП-300
ХП-400
ХП-500
ХП-600
Условный проход DN
80
150
200
250
300
400
500
600
Условное давление, МПа (кгс/см3)
0,17 (1,7)
Диаметр условного прохода перепускного отверстия dу, мм
-
25
25
25
25
100
100
100
Габаритные размеры, мм, не более: длина L
160
306
328
380
442
606
700
770
ширина
185
260
315
370
435
580
710
840
высота H
212
308
370
385
504
686
840
960
Присоединительные размеры, мм D
185
260
315
370
435
580
710
840
D 1
150
225
280
335
395
525
650
770
d
18
18
18
18
22
30
33
36
n, шт
4
8
8
12
12
16
20
20
Масса, кг, не более
2,3
7,5
17,6
28
46,9
91,5
135
205
* - Изделия ХП с условным проходом DN 80 по требованию заказчика могут быть изготовлены под фланцевое соединение "шип-паз". Во фланце(ах) изделий выполняется "паз". По желанию заказчика изделие может быть укомплектовано ответным фланцем по ГОСТ 12815. Уплотняющая прокладка не поставляется.
