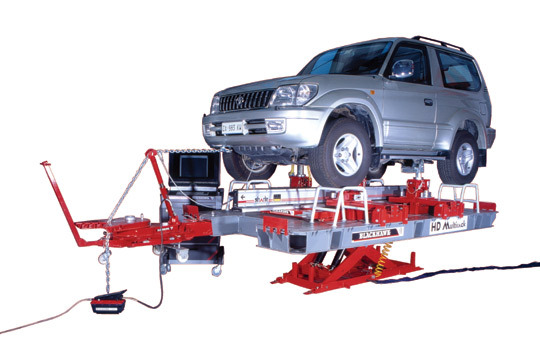

Подъёмно-выправочный стапель HD-Multirack. Стапель
HD MULTIRACK предназначен для ремонта цельнокузовных автомобилей, рамных внедорожников и пассажирских (грузовых) микроавтобусов. Во внешнюю раму можно устанавливать до 3-х векторных выпрямителей одновременно. Это позволяет на рабочей высоте развить суммарное усилие на раму в 30 и более тонн и эффективно выпрямлять раму. В стапеле
HD MULTIRACK используются те же опоры зажимов, что и на
MULTIRACK 2000 - на них можно устанавливать специальные зажимы для разных марок автомобилей. База опор усилена. В стапеле
HD MULTIRACK применяется векторный тип силового выпрямителя. Тянущее/давящее усилие - до 10 тонн.
Стапель HD MULTIRACK идентичен
стапелю MULTIRACK 2000 за исключением грузоподъёмности и размеров:
Длина, мм 4100 Ширина, мм 2000 Вес, кг 2630 Высота в сложенном состоянии, мм 268 Ход, мм 1008 Грузоподъёмность, кг 3500 Колёсная база а/м (мин. - макс.), мм 2100 - 4400
Дополнительная информация.
Установка автомобиля на стапель HD Multirack:
Рамные автомобили фиксируются при помощи комплекта HDM 819. Он разработан на основе AFM 819, фиксирующего устройства для 4х4 к системе Korek. В обоих случаях используется один и тот же принцип фиксации, большинство частей идентичны (зажимы, опоры, аксессуары). Опоры фиксируются к раме HD MULTIRACK короткими траверсами.
Порядок установки рамного автомобиля тот же, что и на AFM 819:
- задвинуть красные опоры для колёс внутрь;
- закатить а/м на сложенный стапель;
- установив резиновые прокладки (8 шт.) между рамой а/м и верхней плоскостью ножничного подъёмника, поднять а/м.
- поставить 4 стойки S950P228 на внешнюю раму примерно под колёса поднятого а/м и опустить его на эти стойки.
- при помощи специальной тележки-подъёмника поднять и собрать крепёж HDM 819.
