Бронхоэзофагоскоп БЭФ-2
Ригидный бронхоэзофагоскоп БЭФ-2 Мезрина (модель 453), предназначен для исследования слизистой оболочки и просвета глотки, пищевода, дыхательного горла, трахеи, бронхов, для проведения диагностических и лечебных манипуляций (извлечения инородных тел, бужирование рубцовых сужений пищевода), а также для введения лекарственных веществ в полость трахеи, бронхов, глотки и пищевода.
Возможность высокотемпературной обработки прибора позволяет использовать его у больных с инфекционными заболеваниями. Прибор состоит из электроскопа, трубок для бронхоскопии и эзофагоскопии и вспомогательного инструмента. Электроскоп предназначен для освещения исследуемой полости, а также для крепления скопических трубок во время работы. На корпусе электроскопа имеется канюля, через которую подается воздух для охлаждения осветителя при длительной работе с прибором. Для удобства работы электроскоп вставляется в рукоятку и закрепляется винтом. Комплект предусматривает 2 сменные рукоятки разной длины. Длинная рукоятка позволяет пользоваться прибором как ортоскопом. Эзофагоскопические трубки состоят из 2-х трубок (наружн. и внутр.). Эзофагоскокопическая трубка N 2 комплектуется кроме обычной штатной внутренней трубки дополнительной, с отверстиями, что позволяет использовать ее и при бронхоскопии.
Прибор комплектуется эзофагоскопическими и бронхоскопическими трубками. Бронхоскопические трубки на конце имеют отверстия, обеспечивающие дыхание пациента при исследовании.
1-винт регулировки угла наклона зеркала, 2- конденсорная линза, 3-корпус электроскопа, 4-канюля подачи воздуха, 5-кнопка включ. лампы, 6-эл.шнур, 7,9-сменные рукоятки, 8,10-винты для фиксации рукояток, 11- винт для крепления трубок и шпателей, 12- бронхоскопическая трубка, 13-винт для крепления оправы зеркала на электроскопе, 14- зеркало с оправой.
Бронхоскоп системы Мезрина отличается от прибора системы Брюнингса тем, что посадочная часть наружной трубки конически расширена, и зеркало осветителя расположено несколько сбоку. Поэтому осмотр проводится через полный провод трубки, а не через щель в зеркале, не ограничивая поле зрения.

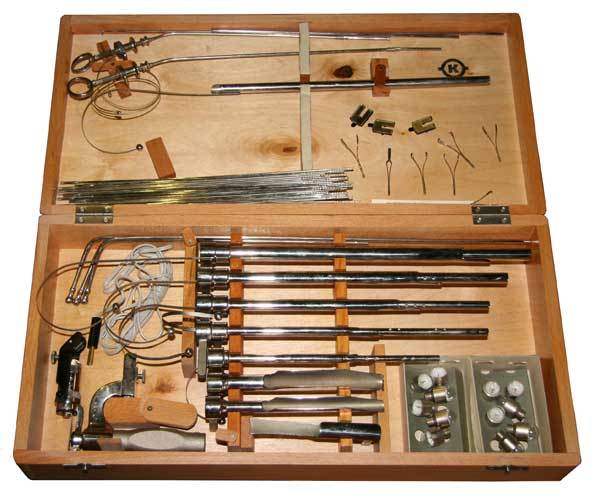

Комплект состоит из 2-х рукояток, электроскопа, набора эзофагоскопических и бронхоскопичесеких трубок, щипцов для удаления инородных тел и взятия биопсии переменной длины (взросл., детск.), наконечников к ним, ларингологических шпателей, осветительного провода, запасных лампочек, зеркал, ватодержателей, трубок для аспирации слизи.
Аппарат размещен в специальном футляре с гнездами для отдельных деталей.
Технические характеристики:
Наибольший размер сечения эзофагоскопической трубки №1, мм (длина, мм) 15,7 (280-470) Наибольший размер сечения бронхоэзофагокопической трубки №2, мм (длина, мм) 13,2 (230-370) Наибольший размер сечения бронхоэзофагокопической трубки №3, мм (длина, мм) 11,2 (210-340) Наибольший размер сечения бронхоэзофагокопической трубки №4, мм (длина, мм) 10 (170-270) Наибольший размер сечения бронхоэзофагокопической трубки №5, мм (длина, мм) 9,1 (135-200) Габариты (в футляре), мм 485х240х82 Вес (в футляре), мм 4,4 Освещенность операционного поля, лк не менее 100 Рабочее напряжение лампы, В 6
