Емкости сбора конденсата предназначены для сбора и хранения конденсата природного газа с узлов очистки на компрессорных и газораспределительных станциях, линейных участках магистральных газопроводов.
Конструкция емкости предусматривает эксплуатацию в районах с умеренным (исполнение У(N) по ГОСТ 15150-69) и холодным (исполнение ХЛ(F) по ГОСТ 15150-69) климатом с сейсмичностью до 9 баллов.

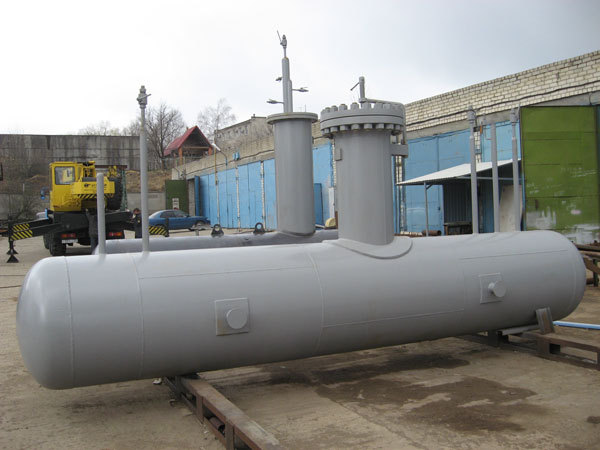

ЕСК представляет собой сварной сосуд цилиндрической формы с эллиптическими днищами, подводящими и отводящими патрубками.
По конструкторскому исполнению монтажа емкости могут быть надземного (ЕСК) и подземного (ЕСКП) исполнения.
Рабочая среда - конденсат природного газа. Максимальное рабочее давление 10,0 МПа (100 кгс/см2).
Работа емкостей может производиться по нескольким вариантам:
1-й вариант - работа емкости по методу дыхательного клапана.
2-й вариант - работа емкости по методу уравнительной линии.
3-й вариант - работа емкости с применением газоотделителя.
Емкость сбора конденсата комплектуется:
• сосудом, работающим под давлением;
• технологическими трубопроводами, предназначенными для проведения сливоналивных операций с газовым конденсатом;
• запорной арматурой, обеспечивающая надежное и герметичное перекрытие технологических трубопроводов при проведение всех технологических операций и процессов;
• уровнемером, обеспечивающим контроль уровня в емкости и подачу сигнала оператору и исполнительному устройству при превышении уровня наполнения емкости;
• ложементами на нержавеющем поддоне (для надземного расположения емкости).
Технические характеристики ЕСК(П)
Параметры Показатели Рабочее давление, МПа 0,3-10,0 Рабочая среда Природный газ по ОСТ 51.40-93, конденсат природного газа Вместимость полная, м3 0,1-10 Длина, мм 1-6000 Внутренний диаметр, мм 500-1600 Толщина стенки, мм По расчету Марка ЕСК(П)-0,1 - ЕСК(П)-10,0 Категория размещения I по ГОСТ 15150-69* Минимальная температура стенки, °С Минус 60
