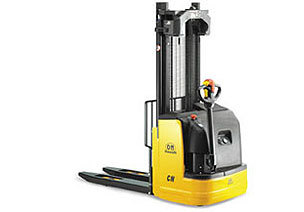

Электрические штабелеры CN,CNi,CNS

Технические характеристики

Модель CN 14 CN 20 CNi 14 CNi 20 CNS 14 CNS 20 Привод: электрич., дизельный, бензиновый, газовый, электрич. от сети Электрический Управление: рулевое, пешим оператором, с площадки, с сиденья, подборщиком заказов Рулевое Грузоподъемность/нагрузка Q (т) 1,4 2 1,4 (2(1)) 2 (2(1)) 1,4 2,0 Центр тяжести c (мм) 600 600 600 600 600 600 Расстояние груза от оси нагруженного колеса x (мм) 711 706 637 637 621 606 Колесная база y (мм) 1323 1323 1305 1359 1291 1291 Вес Собственная масса (без аккумулятора) кг 880 1010 975 1039 1108 1157 Нагрузка на передний/задний мост с грузом кг 888/1652 1054/2251 990/1597 1092/2235 897/1871 866/2586 Нагрузка на передний/задний мост без груза кг 770/369 894/411 830/357 904/423 901/467 946/506 Колеса и каркас Шины: полнотелые, сверхэластичные, пневматические, полиуретановые Полиуретан Размеры передних колес (мм) 230/120 230/120 230/120 230/120 230/120 230/120 Размеры задних колес (мм) 85 x 90 85 x 70 85 x 70 85 x 70 85 ? 90 85 ? 70 Колеса: кол. передних/задних (x = ведущие) 1x-1/2 1x-1/4 1x-1/4 1x-1/4 1x-1/2 1x-1/4 Колея передних колес b10 (мм) 574 574 574 574 574 574 Колея задних колес b11 (мм) 380 380 380 380 980/1180/1380 980/1180/1380 Габаритные размеры Высота со сложенной мачтой h1 (мм) 2327 2327 2332 2332 2327 1977 Свободный подъем h2 (мм) 140 90 140 90 1701 1351 Подъем h3 (мм) 3580 3580 3580 3580 5390 4380 Высота с выдвинутой мачтой h4 (мм) 4066 4088 4070 4092 6016 5006 Исходная высота h5 (мм) / / 135 135 / / Высота руля в положении хода (мин./макс.) h14 (мм) 762/1232 762/1232 762/1232 762/1232 762/1232 762/1232 Высота опущенных вил h13 (мм) 86 86 91 91 40 50 Общая длина l1 (мм) 1951 1956 1999 2053 1997 2012 Длина, включая зубья вил l2 (мм) 789 794 844 903 847 862 Общая ширина b1 (мм) 860 860 860 860 1107/1307/1507 1107/1307/1507 Размеры вил s/e/l (мм) 66/190/1150 61/200/1150 66/190/1150 61/200/1150 35/100/1150 45/130 /1150 Ширина передней части b3 (мм) 680 680 680 680 820 820 Расстояние между наружными сторонами вил b5 (мм) 570 570 570 570 400/720 430/750 Дорожный просвет под нагруженной мачтой m1 (мм) / / / / / / Дорожный просвет по центру базы m2 (мм) 30 30 25/160 25/160 30 30 Ширина прохода с поддоном 1000x1200 с шириной захвата 1200 Ast (мм) 2485 2487 2505 2559 2508 2515 Ширина прохода с поддоном 800x1200 с шириной захвата 800 Ast (мм) 2451 2455 2493 2550 2496 2508 Радиус разворота Wa (мм) 1619 1619 1602 1655 1588 1588 Характеристика Скорость передвижения (с грузом/без груза) км/ч 5,5/6 5/6 5,5/6 5/6 5,5/6 5/6 Скорость подъема (с грузом/без груза) м/с 0,16/0,26 (8) 0,10/0,17 0,16/0,26 0,10/0,17 0,12/0,24 0,10/0,17 Скорость опускания (с грузом/без груза) м/с 0,40/0,36 0,40/0,36 0,40/0,36 0,30/0,23 0,40/0,32 0,40/0,36 Преодолимый наклон KB15' (с грузом/без груза) % 1,4%/6,7% 0,4%/5,5% 1,3%/6,3% 0,3%/5,3% 1,2%/6,3% 0,5%/6,5% Преодолимый наклон KB5' (с грузом/без груза) % 4,1%/9,1% 2,4%/9,1% 3,9%/12,2% 2,4%/10,6% 4,1%/9,0% 2,8%/9,0% Рабочий тормоз Электрический Электродвигатель Тяговый двигатель, мощность KB 60' кВт 1 1 1 1 1 1 Подъемный двигатель, мощность 15% ED кВт 2,2 (9)/3 3 3 3 2,2/3 3 Аккумулятор согласно British Standard/DIN 43531/35/36 A, B, C Элементы DIN DIN 43535 B DIN Напряжение батареи/номинальная емкость В/Ач 24/240 (315 - 375) 24/315 (375) 24/220 (250-330-375) 24/330 (375) 24/240 (315 - 375) 24/315 (375) Масса аккумулятора (+-5%) кг 260 (295 - 304) 295 (304) 212 (220-288-305) 288 (305) 260 (295 - 304) 295 (304) Прочее Тип управления Электронное Уровень шума на рабочем месте дБ (А) < 70
