Жатка валковая навесная ЖВН-6В ФЕРЗЬ

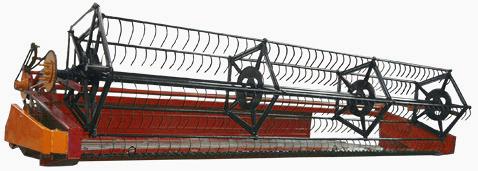

ЖВН-6В "ФЕРЗЬ" - жатка валковая навесная предназначена для скашивания и укладки стеблей зерновых культур в валки при раздельном способе уборки. Может быть использована в качестве прокосочника. Навешивается на комбайны «Нива», «Енисей», «Енисей-1200», «Сибиряк». Наличие расширяющейся в сторону выбросного окна платформы, бесшпренгельное мотовило с граблинами повышенной прочности, гарантирует высокую надежность технологического процесса и качества формирования валка.

Основные конструкционные отличия от жатки ЖВН-6Б:
1. В связи с тем, что шатунно-кривошипная группа во время работы сообщает корпусу жатки вибрацию по различным осям координат, которая может привести к усталости сварных швов с последующим их разрушением, шатунно-кривошипная группа (рис.1) заменена механизмом привода ножа.
Механизм привода ножа снимает большую часть вибрационных нагрузок. На жатке остается только вибрация от инерционных масс ножа, направленная вдоль направления движения режущего аппарата.

2. В конструкции режущего аппарата заложены литые пальцы.

3. С целью улучшения ремонтоспособности жатки ведущий вал транспортера отделен от редуктора и соединяется с ним через цепную муфту.

4. В связи с тем, что верхний вал вариатора работает по принципу подшипника скольжения, посадочное отверстие вала вариатора зачастую к концу гарантийного срока теряет геометрическую форму, что в свою очередь приводит к выходу из строя верхнего вала вариатора.
Новая конструкция вала вариатора, основанная на применении подшипников качения повышает надежность работы вариатора и увеличивает срок его службы более чем в 3 раза.

5. С целью получения равнопрочной конструкции рамы изогнутые центральная труба рамы и труба верхнего пояса заменены прямыми, изменена и усилена конструкция боковин, введен подкос в районе окна на верхнем поясе.

6. Сложная по геометрической форме конструкция сваренного из 3-х частей переднего бруса заменена новой конструкцией, состоящей из трубы 60*60*4, усиления и уголка для крепления режущего аппарата. Новая конструкция переднего бруса, опробованная на жатке ЖВП-6,4, показала, что при применении данной конструкции сохраняется прямолинейность переднего бруса в горизонтальной и вертикальной плоскости.

По результатам испытаний жатки в сезоне 2006 года, жатка рекомендована к постановке на производство.

Работает в агрегате:
с комбайнами "Нива", "Нива-Эффект", "Енисей", "Сибиряк".

Техническая характеристика жатки валковой навесной ЖВН-6В "ФЕРЗЬ"
