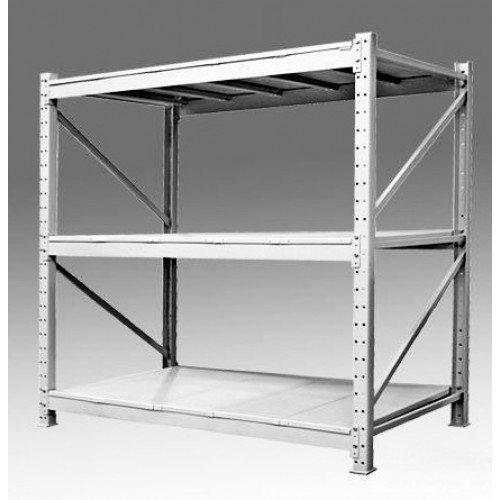

СТЕЛЛАЖ УНИВЕРСАЛЬНЫЙ СРЕДНЕГРУЗОВОЙ МЕТАЛЛИЧЕСКИЙ МОДЕЛЬ: СГР
Стеллажи универсальные металлические модели СГР (среднегрузовые) предназначены для установки внутри помещения для хранения грузов с ручной обработкой в магазинах, на складах, автосервисах и на промышленных предприятиях. Для большей устойчивости конструкции, на нижнем торце стоек рамы имеются пластины-подпятники, с отверстием для крепления рамы к полу. При установке стеллажей в линию, допускается монтаж балок последующей секции к раме предыдущей секции, за счет чего получается дополнительная экономия. Например, в двух соединенных секциях используются только три, а не четыре рамы.
Ширина стеллажей указана по размеру балок,без учета рам! При расчете стоит ширину профиля рамы- 50 мм. Таким образом ширина каждого стеллажа увеличивается на 100 мм!
Минимальное количество ярусов в секции - три. Ярусы должны распределяться равномерно по высоте секции. Максимальное расстояние от пола до первого яруса секции - 500 мм, с обязательным креплением рам стеллажа к полу с помощью анкерных болтов.
Допустимая распределенная нагрузка на один ярус стеллажа с обычными балками до 400 кг, с балками «Л» - до 350 кг, на одну секцию до 1600 кг.
РАЗБОРНАЯ РАМА СГР
Для снижения расходов при хранении и транспортировке, была разработана рама СГР разборной конструкции.
Разборная рама стеллажа СГР состоит из двух вертикальных стоек СГР и двух (для рам 1500), трех (для рам 2000 и 2500) и четырех (для рам 3000) горизонтальных связей СГР. Глубина разборной рамы СГР определяется длиной связи СГР. Сборка осуществляется посредством болтового соединения М8.
Допустимая распределенная нагрузка на секцию стеллажа СГР с разборными рамами до 1600 кг.
