Спиральные теплообменные конструкции представляют собой уникальную разновидность теплообменников как таковых, их конструкционная особенность заключается в том, что они состоят из двух каналов с прямоугольным сечением, которые получаются в результате сворачивания в спирали двух листов металла. Такая схема позволяет достичь не только компактности при сравнительно хорошей мощности теплообмена, но и создает эффект малого гидравлического сопротивления, больших скоростей движения теплоносителей.
Сфера использования оборудования такого типа очень широка: спиральные теплообменники Alfa Laval находят применение в производстве глинозема, на нефтеперерабатывающих заводах, в фармацевтической отрасли, в производстве стали, на обогатительных предприятиях, в легкой и тяжелой промышленности. Иными словами, спиральные теплообменные агрегаты отличаются особой эффективностью при работе с любыми жидкостями, которые склонны образовывать отложения, а также при работе с различными газами (в частности, с паром).

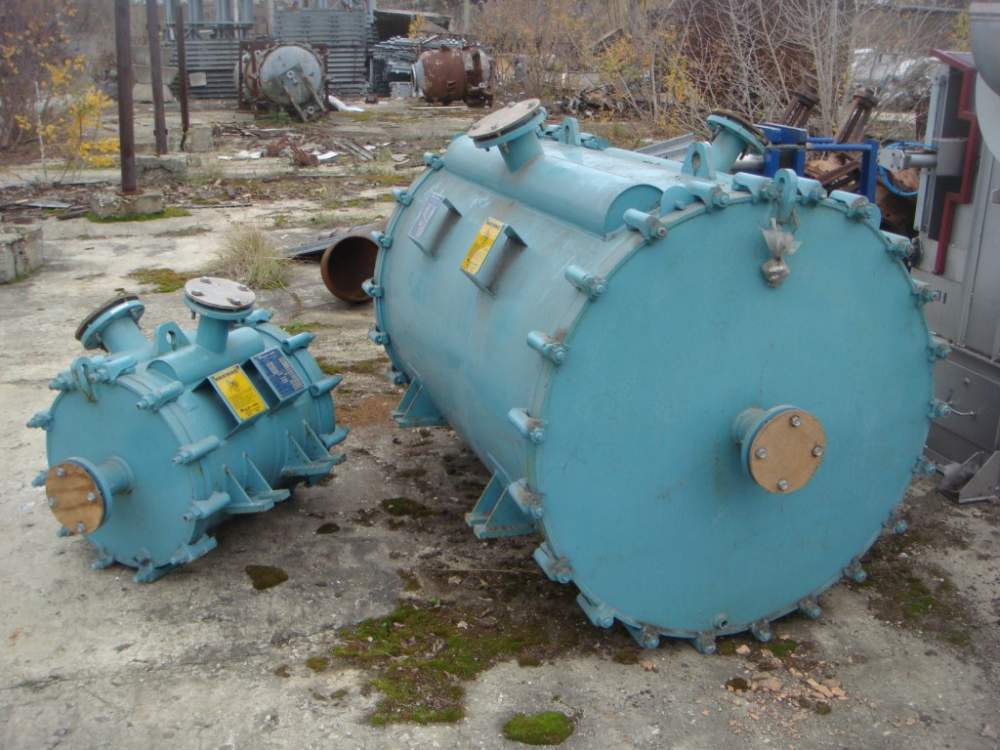

Спиральный теплообменник:
Spiral heat exchanger:
- тип IH
- model IH
- поверхность теплообмена, м. кв. 122
- heating surface, m2 122
- материал AISI 316 (Российский аналог по ГОСТ: 10Х17Н13М2)
- material AISI 316 (Российский аналог по ГОСТ: 10Х17Н13М2)
- расчетное давление, (бар) 6
- Design pressure, (bar) 6
- пробное давление, (бар) 7,8
- Test pressure, (bar) 7,8
- расчетная температура,(0С) 164
- Design temperature, (0C) 164
- год выпуска 1988
- Year 1988
- изготовитель "ALFA-LAVAL thermal" made in France
- Name and location of manufacturer "ALFA-LAVAL thermal" made in France
- вес, кг 3 800
- weight, kg 3 800
- Техническая документация есть
- Technical documentation yes
- В работе не был
- Unused
