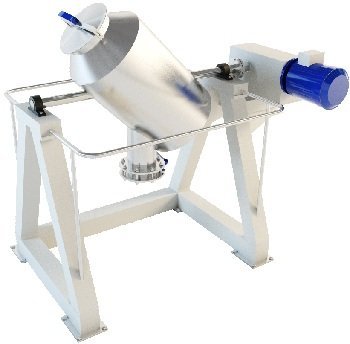

Смеситель типа пьяная бочка со стационарной тарой

Смеситель типа пьяная бочка со стационарной тарой

  Область применения. Смеситель «пьяная бочка» со стационарной тарой применяется в пищевой, фармацевтической, химической, косметической и многих других отраслях промышленности. Назначение. Смеситель «пьяная бочка» используется для смешивания жидкостей, а также для приготовления гомогенных смесей твердых, сыпучих или порошкообразных компонентов по принципу мягкой обработки (без разрушающего воздействия). Применение смесителя данного типа значительно сокращает время смешения компонентов и позволяет добиться высокого качества их смешивания. Принцип действия. Принцип действия смесителя «пьяная бочка» под стационарную емкость основан на перемешивании продукта путем его многократного пересыпания (переливания) в объеме вращающейся цилиндрической емкости, закрепленной под некоторым углом. Перемешивание компонентов происходит за счет действия силы тяжести. Базовая конструкция. Возможно несколько вариантов исполнения смесителей типа «пьяная бочка»: 1. первый тип смесителя представляет собой цилиндрическую емкость, закрепленную на раме под углом и снабженную приводом вращения с мотор-редуктором. В данном типе смесителя горизонтально вращающийся вал крепится к образующей цилиндрической поверхности бочки. Стационарная (не съемная) емкость смесителя имеет герметичный узел (люк, шиберная задвижка) загрузки компонентов и выгрузки готового продукта. 2. второй тип смесителя представляет собой цилиндрическую емкость, закрепленную под углом, и помещенную внутрь держателя по внешнему виду напоминающему беличье колесо. Держатель емкости приводится во вращение по средствам специальных роликов, зафиксированных на валу, крепящегося к мотор-редуктору. Стационарная (не съемная) емкость смесителя имеет герметичный узел (люк, шиберная задвижка) загрузки компонентов и выгрузки готового продукта. Конструкция перемешивающего устройства типа «пьяная бочка» изготавливается из пищевой нержавеющей стали. В целях безопасности смесители перечисленных типов по всему периметру оснащаются защитной рамкой с концевым выключателем. При поднятии рамки смесители прекращают вращение. Также смесители снабжены системой доводки, которая позволяет устанавливать емкость под необходимым углом. Дополнительное оборудование. Смеситель типа «пьяная бочка» по желанию заказчика может быть снабжен дополнительным оборудованием, значительно ускоряющим цикл работы установки, а также облегчающим труд оператора: полностью автоматической системой управления циклом работы смесителя выполненной на базе ПЛК (программируемом логическом контроллере); автоматической системой остановки смесителя под необходимым углом (данная система позволяет останавливать смеситель под углом необходимым заказчику); системами звукового и светового оповещения; таймер. Определяет время процесса перемешивания сырья; преобразователь частоты вращения электродвигателя (привода вращения). Применяются для плавного (от 0 до max) регулирования частоты вращения электродвигателя, а также его защиты, при выходе электропараметров за пределы допустимых значений; система автоматического реверсирования направления вращения смесителя; а также другими устройствами и системами необходимыми заказчику
