Паллетные стеллажи гравитационные

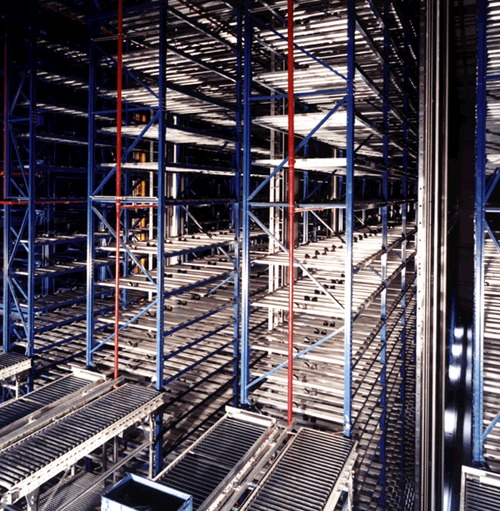

Гравитационные стеллажи (роликовые стеллажи) для паллетированного груза - компактная и оперативная система хранения и распределения грузов, сравнимая с эффективностью мобильных стеллажей. Работа с системой гравитационных стеллажей происходит по принципу «первый прибыл первый убыл».

Паллеты перемещаются по роликовым дорожкам под действием силы тяжести от зоны загрузки к зоне выгрузки. Наклон роликовых дорожек в среднем составляет 4 градуса.

Скорость движения поддона регулируется тормозными роликами (рис. 1), вращающимися с определенной скоростью благодаря расположенному внутри них инерционному механизму.

Для удобства загрузки, позиционирования и выгрузки паллет в гравитационные каналы применяют различного вида модули и приспособления (рис. 2, 3, 4):

Тормозной ролик с
инерционным механизмом Загрузочный модуль с направляющими для позиционирования поддона. Разгрузочный модуль. Разгрузочный модуль для работы с ручной тележкой. Гравитационные стеллажи: плюсы и минусы системы

Плюсы

высокая емкость хранения;высокая скорость работы - 240 операций/человеко-час вместо традиционных решений, где возможно 120 операций/ человеко-час;наглядность расположения груза;надежность и простота в эксплуатации стеллажей;принцип работы FIFO;возможность использования каждого уровня конструкции для разных SKU;минимизация количества техники и персонала;практически не повреждаемое оборудование.

Минусы

более высокая в сравнении с набивными стеллажами стоимость оборудования;высокие требования к геометрии поддона и груза; применяется только на складах с количеством паллет от 10 на 1 SKU.

Гравитационные стеллажи применяются:

накопительные (буферные) склады;зоны коммиссионирования товаров;зоны экспедиции;склады с принципом складирования FIFO;склады холодильники;склады пищевых и промышленных товаров, где необходим контроль по количеству и датам и непрерывная инвентаризация.

Гравитационные стеллажи идеальны для зон комплектации и накопительных участков склада.

Сочетание блоков роликовых стеллажей с различными схемами распределения и комиссионирования товаров на разных уровнях (применения стеллажно-мезонинных конструкций) дает возможность дополнительной оптимизации складской технологии:

увеличение ассортимента товаров,увеличение скорости работы,оптимизация складского пространства,увеличение оборачиваемости товаров на складе.

Применение системы роликовых стеллажей на складе позволяет не только существенно повысить емкость хранения и скорость работы на складе, но и получить заметную экономию на уменьшении количества квалифицированного персонала, сокращении единиц подъемно транспортного оборудования, значительного сокращения потребляемой электроэнергии. Гравитационные стеллажи обеспечивают минимальную аварийность работы при контакте ПТО и стеллажей, что позволяет экономить на их ремонте и обслуживании, тогда как в отдельных случаях (например, при использовании набивных стеллажей и интенсивной работе на складе) в год из строя выходит до 15% стеллажных конструкций в результате ударов тяжелых штабелеров или погрузчиков.
Согласно отраслевой статистике, дополнительные инвестиции в систему роликовых стеллажей полностью (в том числе - гравитационных стеллажей для легких грузов и коробов) окупаются в среднем в течении 1,5-2 года службы оборудования.

Возможности гравитационных стеллажей
Движение паллеты по роликам обеспечивается при помощи подшипника, встроенного в ролик Увеличенный угол наклона градиента используется, когда в одной линии установлены поддоны разного веса При складировании влажных деревянных поддонов или поддонов разной массы необходимо использование тормозных роликов Использование безопасного сепаратора обеспечивает возможность выгрузки, препятствуя выталкиванию последнего поддона рядом стоящими. При больших нагрузках и длине дорожки возможна установка нескольких сепараторов Корректная информация по нагрузке - залог нормального функционирования гравитационного стеллажа. Диапазон разности нагрузок не должен превышать 60% Для придания жесткости дорожки используются перекрестные связи, которые обеспечивают точное поступление паллеты в зону выгрузки и предотвращают разворот паллеты при движении Конструкция и качество паллеты определяют стабильное движение паллеты по роликам Конструкция паллеты должна выдерживать давление, оказываемое роликами при движении Конструктивные особенности гравитационных стеллажей
Рамы Раскрой рамы зависит от нагрузки, глубины рамы, типа стойки, расстояниями между уровнями хранения. Стойка (10 типов профилей)
Высокая несущая способность
Стандартная перфорация 50 мм
Ширина (80, 100, 120, 140 мм)
Покрытие (порошковая краска или оцинковка)
Толщина стали: 2,0 2,5 3,0 мм Диагональ
Высота 30 мм
Длина в зависимости от раскроя рамы
Ширина в зависимости от типа стойки Пятки Нестандартная
в зависимости от наличия направляющих и типа погрузчика) Стандартная
Толщина 3,5 и 5 мм Высокая
Толщина 5 мм Компенсационные пластины, 5 мм Регулировочные пластины, 1 мм, 1,5 мм Sigma балка/защитный штифт Высота балки
130, 260 мм
Глубина балки
50мм
Толщина балки 2 и 2.5 мм 4000 мм Коннектора Низкий Высокий Роликовая дорожка Профиль роликовой дорожки
Вставные направляющие на профиле
Защита роликов
Съемный модуль для очистки пола
Конечный упор Для погрузчика с наклонной мачтой - ролики по всей ширине канала
Высокая точность изготовления перфорации
Шаг перфорации для установки роликов 25 мм
Стандартный шаг установки роликов 150 мм Для погрузчика без наклонной мачты - 2 или 3 роликовые дорожки Открытый профиль для простого соединения Анкера Стандартные анкера на одну пятку
2 x M12 механические (Sormat) Химические анкера на пятку для связи
2 x M16 химические -Подробнее на сайте
