Нагрузка на полку стеллажа среднегрузовой серии существенно выше, они предназначены для установки внутри помещения для хранения грузов с ручной обработкой в магазинах, на складах, в автосервисах, они прекрасно вписываются в интерьер торговых залов. Этот тип стеллажей предназначен для полочного хранения разнообразных грузов средней и высокой массы, штучных или упакованных в какую-либо тару. Среднегрузовые стеллажи позволяют создавать целые системы, состоящие из двух и более секций, с различным количеством уровней хранения в каждом стеллажном ряду.

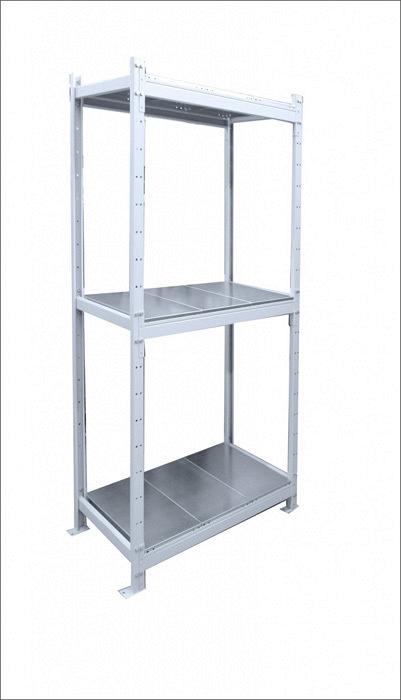

Конструкция стеллажей данной серии состоит из вертикальных сварных рам, горизонтальных балок и полок. Стойки рамы изготовлены из металлического гнутого профиля толщиной 2,0 мм, перемычки 1,5 мм, балки из сварного профиля сечением 50х25х1,5, с дополнительным бортиком, полки из металлического листа толщиной 0,6 и 0,7 мм.
Покрытие на всех деталях стеллажа - порошковое полимерное, цвет светло-серый (RAL 7035). Полки также могут быть оцинкованными.
Перфорация на стойках рам позволяет изменять положение балок стеллажа по высоте с шагом 50 мм. Балки крепятся к стойкам посредством болтового соединения М8, по два болта с каждой стороны. Полки укладываются на балки без дополнительного крепления, поперечному перемещению полок препятствует специальный бортик.
Для большей устойчивости конструкции, на нижнем торце стоек рамы имеются пластины-подпятники, с отверстием для крепления рамы к полу.
При установке стеллажей в линию, допускается монтаж балок последующей секции к раме предыдущей секции, за счет чего получается дополнительная экономия. Например, в двух соединенных секциях используются только три, а не четыре рамы.Имеется возможность нарастить рамы в высоту с помощью переходников СГР (2 шт. на раму).
В настоящее время производятся стеллажи следующих размеров, мм:
Высота 1500, 2000, 2500, 3000 мм;
Ширина рамы (глубина стеллажа) 500, 600, 700, 1000 мм;
Длина балок 900, 1200, 1500, 1800, 2100 мм, балки выпускаются в обычном и легком (символ «Л» в обозначении) исполнении.
Допустимая распределенная нагрузка на один ярус стеллажа с обычными балками до 400 кг, с балками «Л» - до 350 кг, на одну секцию до 1600 кг.
Разборная рама СГР
Для снижения расходов при хранении и транспортировке, была разработана рама СГР разборной конструкции.
Разборная рама стеллажа СГР состоит из двух вертикальных стоек СГР и двух (для рам 1500), трех (для рам 2000 и 2500) и четырех (для рам 3000) горизонтальных связей СГР. Глубина разборной рамы СГР определяется длиной связи СГР. Сборка осуществляется посредством болтового соединения М8.
Допустимая распределенная нагрузка на секцию стеллажа СГР с разборными рамами до 1600 кг.
