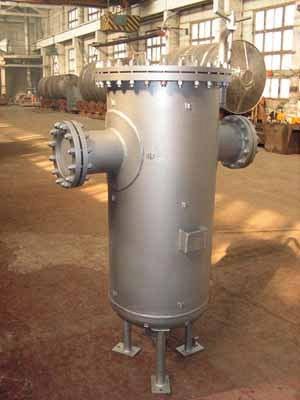

Фильтры жидкостные сетчатые для трубопроводов на условные давления 1,6 и 4,0 МПа при температуре транспортируемой жидкости от минус 60 до 300°С, предназначены для защиты насосного и другого оборудования в технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности, при работе которого размер твердых частиц механических примесей и жидкости должен быть не более 200 мкм
Классы опасности транспортируемой жидкости 1, 2, 3 и 4 ГОСТ 12.1.007-76
Изготавливаются два конструктивных исполнения фильтров по способу соединения с трубопроводом: исполнение 1 - на фланцах; исполнение 2-е помощью сварки.
Пример условного обозначения фильтров при заказе:
- фильтр сетчатый дренажный (СДЖ), устанавливаемый на трубопроводе Ду 250 мм, на условное давление 1,6 МПа, конструктивного исполнения 2, материального исполнения 3:
фильтр СДЖ250-1,6-2-3 АТК 24.218.04-90;
- тот же фильтр при необходимости требования по межкристаллитной коррозии (МКК):
фильтр СДЖ 250-1,6-2-ЗМ АТК 24.218.04-90;
- тот же фильтр с изоляцией:
фильтр СДЖ 250-1,6-2-ЗИ АТК 24.218.04-90;
- тот же фильтр при необходимости требования по межкристаллитной коррозии, с изоляцией:
фильтр СДЖ250-1,6-2-ЗМИ АТК24.218.04-90;
- тот же фильтр в экспортном исполнении: фильтр СДЖ 250-1,6-2-ЗЭ АТК 24.218.04-90
