Анализатор летучих органических соединений PTR-TOF-MS на основе реактора протонного обмена Назначение

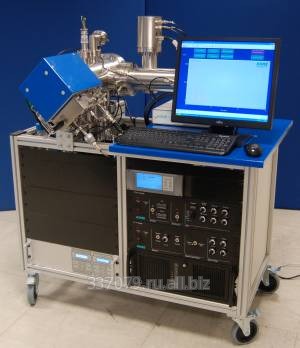

Времяпролетный масс-спектрометр компании KORE Tech предназначен для анализа газов в производстве и исследовательских применениях. Инструмент собран в несущей раме и имеет анти-вибрационную подвеску для осуществления его безопасного перемещения к объекту измерения. Возможность количественного анализа данного спектрометра неорганических газов, летучих органических соединений при давлениях от миллибар до 10 бар позволяет использовать его для мониторинга разных газовых процессов, например, при исследованиях катализа или горения газов и др. Оригинальная исследовательская серия I инструмента все еще доступна, после изменений в 2011 значительно улучшилась чувствительность. Масс разрешение не менее 1,500 (FWHM) и чувствительность для Бензола >200 Гц/ppbv. Прибор предназначен для научно-исследовательских лабораторий. Прибор имеет открытую архитектуру, и это позволяет ему быть тесно связаным с другими системами, через, например, реакции проточных экспериментов или модифицированных для пеактора переноса протонов / Химической Ионизации MS при атмосферном давлении (PTR/APCI TOF-MS) или высокой температуры для полу-летучих веществ. Основой прибора является Реактор Протонного обмена PTR) В пространстве реактора протекает реакция протонного обмена. Она является одним из методов химической ионизации, и позволяет достигнуть "мягкой" ионизации, без существенного фрагментирования анализируемого вещества. В режиме положительного иона наиболее часто используется реакция: H3O+ + R > H2O + RH+ Для прохождения этой реакции передачи протона (протонирования) сродство к протону у вещества R должно быть больше, чем у воды. Большинство летучих органических веществ имеют более высокие показатели сродства к протону, чем вода, и будут получать протоны от H3O+ . Вероятность ионизации практически равна поперечному сечению столкновений, поэтому важно вызвать достаточно столкновений для обеспечения эффективной ионизации анализируемого вещества. Времяпролетные инструменты PTR-TOF-MS, в отличие от аналогичных квадрупольных масс-спектрометров, позволяют работать при большей массовой разрешающей способности, при ширине массового диапазона до нескольких сотен Дальтон. Анализ проводится в режиме реального времени. Для сравнения: получение графика с помощью квадрупольного масс-спектрометра (PTR- Quad-MS) занимает 40 секунд, а с помощью времяпролетного (PTR-TOF-MS) - менее чем секунду.
Новый высокопроизводительный масс-спектрометр Kore PTR-TOF-MS Серия II
Новый масс-спектрометр компании Kore был модернизирован по сравнению с серией I так, чтобы обеспечить:
Высокую чувствительность с низкими пределами детектирования для анализируемых веществВысокое массовое разрешение для однозначного определения химических веществПрочность и транспортабельность для использования в полевых работах Высокая чувствительность
Новый масс-спектрометр Kore Серии II отличается реактором протонного обмена новейшей конструкции, и разработанным компанией Kore концентратором в составе реактора. Он сильно уменьшает потери ионов, которые обычно возникают вследствие явления "пространственного заряда", вызывающего взаимоотталкивание ионов. Новый концентратор направляет ионы к выходу реактора, создавая сильноточный ионный луч, проходящий в следующую часть инструмента.
Высокая массовая разрешающая способность
Масс-спектрометр Серии II имеет массовую разрешающую способность более 6000. В обычном режиме инструмент работает при разрешающей способности >4000. Длина пролетной трубки больше, чем у инструментов Серии I, что уменьшает скорость повторения (частоту импульсов), и уменьшает чувствительность, по сравнению с более компактными инструментами, но позволяет увеличить разрешающую способность для больших масс. Тем не менее, уровень чувствительности достаточно высок даже при разрешающей способности для больших масс, и составляет, например, для бензола более 100 cps/ppbv (Гц на мкг/кг).
Технические спецификации
Диапазон масс В принципе неограничен
Разрешение по массе (M/?M) ? 6,000 (FWHM)
Точность по массе 1 маем (интерполирование) ; 2 маем (экстраполирование)
Чувствительность Ксенон, к примеру, в окружающем воздухе: 90 ppb за 1 мин
Динамический диапазон Больше 6 декад
Линейность Лучше чем 1%
Повторяемость Лучше чем 0,02%
