Переключатели ПТРЛ, ПБВ

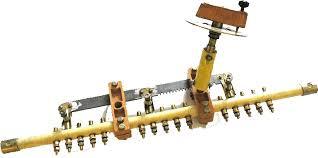

Переключатели ПТРЛ (переключатель трехфазный реечный) предназначаются для трансформаторов мощностью 25…1600 кВА, служат для переключения напряжения трансформаторов (при отключенной нагрузке - ПБВ).
Переключатели ПТРЛ производятся двух конструкций: переключатель со смещенным валом к центру переключателя, и переключатель с валом расположенным с края переключателя, что обеспечивает отсутствие электрического напряжения на валу, следовательно исключает необходимость применения переходной бакелитовой трубки и исключает люфты.
Материалы применяющиеся для производства переключателей:
- токоведущие контакты — латунь осветленая;
Изоляционные материалы:
- гетинакс;
- стеклотекстолиты и стеклопластики маслостойких марок.
Переключатели изготавливаются пяти-контактные (на одну фазу), для применения при схеме соединения обмоток в «Звезду» и шести-контактные (на одну фазу), для применения в большей части при схеме соединения обмоток в «Треугольник», и в некоторых случаях при схеме соединения обмоток в «Звезду».
Также переключатели изготавливаются трех-контактные (на одну фазу), для применения в трансформаторах специального назначения с трехступенчатым регулированием нагрузки (пример: бетонообогревающие трансформаторы).
Переключатели применяются на трансформаторы в зависимости от максимального тока нагрузки:
Переключатель ПТРЛ-5-25А (звезда) для ТМ(Г) — 63-250 кВА. (580 х 610 мм.);
Переключатель ПТРЛ-5-63А (звезда) для ТМ(Г) — 25-250 кВА. (357 х 588 мм.);
Переключатель ПТРЛ-5-63А с валом, смещенным к центру переключателя для ТМ(Г) — 25-250 кВА. (490 х 520 мм.);
Переключатель ПТРЛ-6-63А (треугольник) для ТМ(Г) — 25-250 кВА. (357 х 588 мм.);
Переключатель ПТРЛ-5-80А (звезда) для ТМ(Г) — 400-630 кВА. (366 х 571 мм.);
Переключатель ПТРЛ-6-80А (треугольник) для ТМ(Г) — 400-630 кВА. (366 х 582 мм.);
Переключатель ПТРЛ-5-160А (звезда) для ТМ(Г) — 1000-1600 кВА. (265 х 645 мм.);
Переключатель ПТРЛ-6-160А (треугольник) для ТМ(Г) — 1000-1600 кВА. (265 х 695 мм.);
Срок поставки переключателей ПТРЛ: от 10 рабочих дней.
Переключатель ПБВ состоит из избирателя (переключателя ответвлений) и привода.
1) Переключатель ПБВ трансформаторов общего назначения выполняется с ручным приводом, выполненном в виде рукоятки, выведенной, как правило, на крышку трансформатора. Для осуществления переключения необходимо полное отключение трансформатора.
2) Переключатель ПБВ для трансформаторов промышленных электроустановок снабжается электрическим приводом с дистанционным управлением.
Переключение без возбуждения (ПБВ) — при отключении всех обмоток от сети, т.е. с прекращением электроснабжения всех потребителей, питаемых от данного трансформатора.
Для оформления заявки необходимо указать мощность силового трансформатора, тип трансформатора, год изготовления, производителя силового трансформатора. Замена переключателя ПБВ должна производиться исключительно квалифицированным персоналом в цеховых условиях. Для замены или ремонта переключателя ПБВ требуется полная разборка трансформатора (желательно, с выемкой ярма).
Переключающие устройства типа ПБВ повреждаются в основном из-за появления недопустимого перегрева контактной части устройства. Такой перегрев сопровождается интенсивным старением трансформаторного масла вначале вблизи контакта, а затем приводит к постепенному ухудшению всего объема масла трансформатора. Как следствие, повреждается обмотка в зоне регулировочных витков. Как правило, при этом срабатывание газовой защиты выводит трансформатор из работы. Рекомендовано периодически производить прокрутку таких устройств. При прокрутке удаляется оксидная пленка, появляющаяся на контактах во время работы трансформатора, которая значительно увеличивает переходное сопротивление.
Срок поставки переключателей ПБВ: от 10 рабочих дней.
Научно-Производственное Объединение «ЭлектроКомплект» также поможет осуществить доставку нашей продукции в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
