Транспортер скребковый ТС-2-30
Транспортер скребковый ТС-2-30 с двумя тяговыми цепями предназначен для удаления шлака и золы и подачи угля в котельную.
Линия углеподачи состоит из транспортёра скребкового ТС-2, предназначеного для механизации подачи топлива от угольного склада в котельную.
Уголь со склада подаётся грефером ГМЧ в загрузочный бункер угольной дробилки ВДГ-10 ил ВДП-15, где происходит измельчение в фракцию (поступающая не более - 300 мм, дроблёная - 40...100 мм) для дальнейшего перемещения дроблёного угля транспортером скребковым ТС-2-30 и загрузки в приёмный бункер топки ТШПМ котлов КВм, ДСЕ, УСШВ.
Длинна транспортера определяется исходя от числа котлов, длинны котельного помещения и удалённости угольного склада от котельной (закладывается при проектирование в стационарной котельной или МКУ).

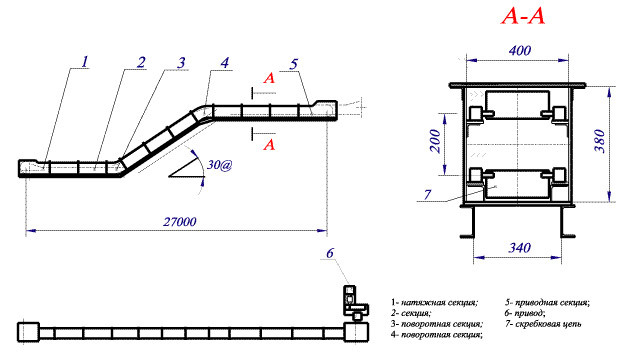

Транспортер скребковый ТС-2-30, поставляются узлами:
- короб 490?380, длиннойот 1500 до3000 мм;
- натяжная станция;
- приводная станция с редуктором и электродвигателем;
- комплект цепей со скребками.
Монтаж транспортера скребкового ТС-2-30, проводится специалистами монтажной организации. Смонтированный скребковый транспортёр ТС-2-30 запускается и обкатывается на холостом ходу не менее 72 часа.
Транспортирование до места проведения монтажа (установки) возможно всеми видами транспорта.
Технические характеристики
Протяженность трассы, м до 50* Производительность, т/ч, max 30 Скорость движения цепи, м/с 0, 5 Максимальный размер кусков шлака(угля),мм 100 Длина секции,мм 3000 Угол подъема, град 30 Шаг скребков цепи, мм 320 Двигатель, мощность, кВт 5,5...7,5 Редуктор 31,5 Частота вращения, об/мин 1000
* Протяженность и конфигурация трассы рассчитывается по опросному листу.
