Назначение. Лазерный технологический комплекс (машина лазерная) МЛП2-002-Компактнаоснове волоконного лазерапредназначен для нанесения текстовых и графических изображений на изделия методами лазерной прецизионной высокопроизводительной поверхностной маркировки и глубокой гравировки.
Маркируемые материалы: металлы (сталь, алюминий, титан, медь и др.) и их сплавы, окрашенные поверхности, керамика, пластмассы, этикеточная самоклеющаяся лента (tesa laser 6930), аналогичные маркировочные материалы фирмы 3М (3М 7846…7848) и др.
Прецизионная микрообработка различных материалов, резка тонких фольговых материалов, глубокая гравировка, микрофрезеровка и структурирование поверхностей, прошивка отверстий.
СОСТАВ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

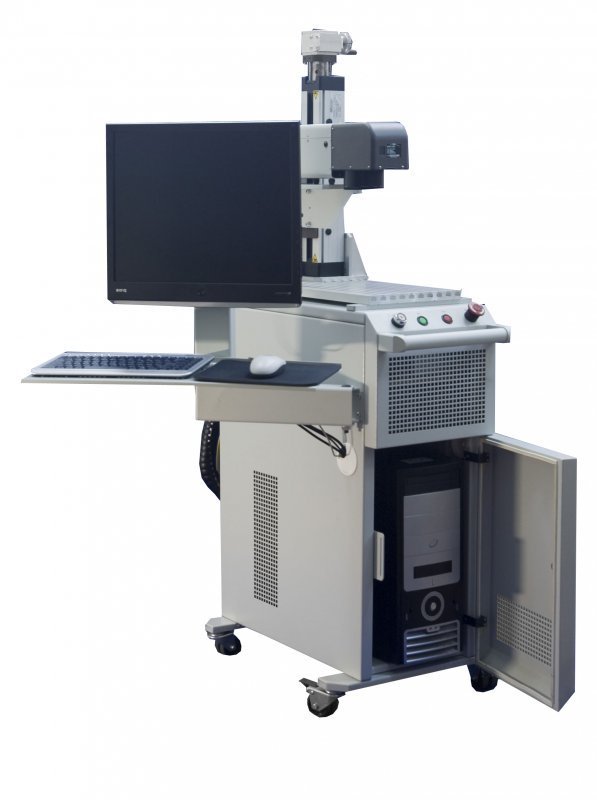

1 Конструктивное решение - Моноблок (все основные и вспомогательные модули, рабочее место оператора заключены в единый корпус).
2 Мобильный модуль:
Наименование
Технические характеристики
Мобильный модуль
Мобильный модуль содержит системный блок управляющего компьютера с лицензионной ОС Windows и электронные блоки питания, управления лазерным излучателем и гальваносканером. На мобильный модуль в базовом варианте комплектации установлен маркирующий модуль.
Закреплённые на мобильном модуле с помощью подвижного углового кронштейна монитор, клавиатура и манипулятор типа «мышь» позволяют эргономично организовать рабочее место оператора;
Предусмотрена возможность отсоединения маркирующего модуля от мобильного модуля и организация рабочего места на обычном столе или интеграция в состав автоматизированной конвейерной линии.
Мобильный модуль соединен с маркирующим модулем гибкими кабелями.
Колёсные блоки обеспечивают свободное перемещение лазерного технологического комплекса без отсоединения модулей станка друг от друга.
3 Маркирующий модуль:
Параметры сканирующей системы
Технические характеристики
Размер поля маркировки, мм
110х110
Кинематическая система
Гальваносканер
Точность позиционирования пятна, мкм
2,5
Оптическая система
F-theta объектив «плоского поля» F=160 мм
Скорость перемещения луча, мм/сек
до 10500
Размер маркируемых текстовых символов, мм
от 0,06 до 100
Параметры лазера
Тип лазера
Иттербиевый волоконный
High Contrast
Средняя мощность излучения, Вт
до 20
Длина волны излучения, мкм
1.02-1.07
Частота повторения импульса, кГц
20-80
Номинальная энергия импульса, мДж
0,95
Длительность импульса , нс
100
Ресурс работы
более 50 000 часов.
Расходные материалы
отсутствуют
Охлаждение
воздушное
Бесперебойная работа в цеховых условиях
24/7
Лазерная безопасность
Защитный козырек,
IV класс лазерной безопасности
Плита с Т-образными пазами на которой крепится манипулятор и возможная оснастка для обрабатываемых изделий , ДхШ, мм
250х500
4 Автоматизированный привод перемещения по оси Z с ходом по оси Z=250, для маркировки изделий различной высоты.
5. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И УПРАВЛЕНИЕ:
Наименование
Характеристики
Русифицированный программный комплекс для маркировки и гравировки
-Подготовка файлов-заданий как из интерфейса рабочей программы (простые геометрические фигуры, текст), так и путём импорта внешних файлов (чертежи, логотипы, рисунки) в векторных форматах (.plt, .dxf ), а также изображений в стандартных растровых форматах (.bmp, .jpg, .gif).
-Технологические параметры выполнения задания устанавливаются из интерфейса рабочей программы; они могут быть легко сохранены и применены к другим заданиям.
-Режимы многократного повторения, мультипликации, автонумерации, автодаты.
-Маркировка как в буквенно-символьном виде, так и в виде штрих-кодов и матрикс-кодов.
-Программное управление параметрами работы лазера.
-Лазер-пилот для позиционирования маркируемого изображения на изделие.
-Масштабирование, перемещение, вращение или отзеркаливание любых объектов на экране.
-Маркировка на цилиндрических поверхностях с использованием опционального программно управляемого вращательного приспособления.
Управляющий компьютер
-Cистемный блок с контроллером гальваносканера и преобразователем интерфейса волоконного лазера встроен в мобильный модуль питания и управления.
РАЗМЕЩЕНИЕ Габариты
990х850х1530
Вес
до 90 кг
Электропитание
однофазное 220±10% В , до 1,5 кВт
