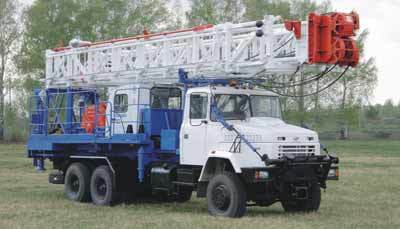

Агрегат подъемный для ремонта скважин на базе шасси КрАЗ 65053, 63221 АПР-80
Агрегат для капитального ремонта и освоения нефтяных и газовых скважин способен проводить следующие работы: переезд от скважины к скважине; монтаж и демонтаж на скважине; спускоподъем-ные операции с насосно-компрессорными и бурильными трубами и насосными штангами; ловильные и другие виды работ, ликвидация скважин; разбуривание песчаных пробок, цементных стаканов; фрезерование металлических предметов; освоение скважин после бурения, бурение скважин глубиной до 2000 при использовании дополнительного оборудования (ротора РМ 250-400 или силового вертлюга).
Агрегат позволяет создать кратковременную нагрузку на крюке до 80 тс, в случаях затяжек, расхаживаний, срыва пакеров и т. д. при соблюдении всех необходимых мер безопасности при работе с расчалками для крепления к внешним якорям.
Климатическое исполнение У, категория размещения 1 по ГОСТ 15150-69. при температуре окружающего воздуха от- 40° до +40° С.
Основные конструктивные особенности и эксплуатационные преимущества по сравнению с отечественными аналогами:
высокая мобильность при монтаже - демонтаже, связанная с наличием передних и задних аутригеров для выставки агрегата, а также возможностью работы с системой безъякорного крепления оттяжек при номинальных нагрузках благдаря малому углу наклона мачты;задняя опора мачты выполнена отдельной конструкцией, исключающей передачу нагрузки в процессе работы на шасси агрегата;в тормозной системе применен энергоаккумулятор, позволяющий исключить опускание талевого блока при длительных остановках;управление агрегатом может выполняться как из обогреваемой кабины так и с поста бурельщика. Технические характеристики Монтажная база КрАЗ 65053-02 , 63221-044 КамАЗ 6522 Грузоподъемность на талевом блоке - номинальная грузоподъемность, кН (тс) 600 (60)(без ветровых оттяжек) - кратковременная, максимально допустимая, кН (тс) 800 (80) Коробка передач трехскоростная Лебедка основная однобарабанная - диаметр талевого каната по ГОСТ 16853, мм 25 - число тормозных шкивов 2 - тормоз колодочный - управление тормозом ножное пневматическое и ручное механическое - скорость перемещения крюка, м/с: наибольшая/наименьшая 1,42/0,15 Лебедка вспомогательная гидравлическая - номинальное тяговое усилие, кН (тс) 16 (1,6) Мачта телескопическая, двухсекционная с открытой передней гранью - высота до оси кронблока, м 22,6 - крепление мачты в рабочем положении устройство для безякорного крепления и система расчалок для крепления к внешним якорям Талевая система/оснастка шестиструнная/3?4 Приустьевая нижняя рабочая площадка - габаритные размеры, мм 3000?4000 - регулируемая высота, м 1,0 - 3,0 Габаритные размеры, мм: длина 13000 ширина 2500 высота 4000 Полная масса установки (не более), кгс 29600 29400
Примечание: по требованию заказчика возможна установка гидропривода тартальной лебедки (устанавливается вместо кабины машиниста).
