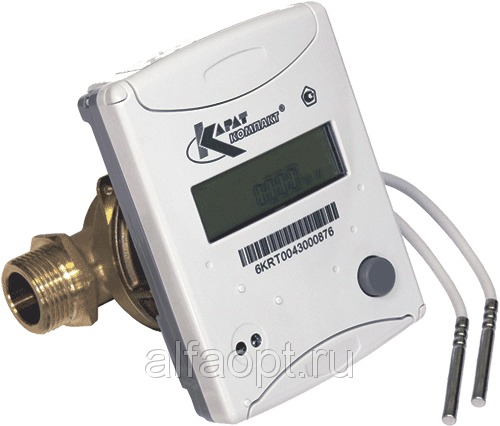

Счетчик КАРАТ-Компакт-201 МБ, ДУ 20
Особенности:

Расширенные архивы;

Возможность подключения водосчетчиков (комплексный учет тепла, ХВС, ГВС);

Встроенные интерфейстные выходы;

Проточная часть дооснащается запорной крышкой, упрощающей монтаж и последующее обслуживание приборов;

Применение коаксиального преобразователя расхода снижает нагрузку на ось вертушки - снижается порог чувствительности прибора, повышает его надежность и точность.

Для поквартирного учета тепла НПП Уралтехнология начинает выпуск новой версии теплосчетчики КАРАТ-Компакт.

Теплосчетчик КАРАТ-Компакт - малогабаритный прибор, предназначенный для учета тепла в квартирах и коттеджах. Данный теплосчетчик выделяется современным дизайном и невысокой ценой. Обновленный прибор отличает более мощный микропроцессор, который позволил улучшить ряд характеристик прежнего КАРАТ-Компакта

Удачная оригинальная конструкция теплосчетчика обеспечивает удобство монтажа и простоту обслуживания, компактные размеры - беспроблемную встраиваемость в тесных местах.

Проточная часть (EAS-элемент) стационарно монтируется в трубопровод, в нее вкручивается измерительный блок.

Дополнительно проточная часть (EAS-элемент) укомплектована запорной крышкой. Такая конструкция позволяет в процессе эксплуатации снимать измерительный блок для обслуживания и поверки без остановки системы теплоснабжения. На этапе монтажа теплосчетчика запорная крышка дает возможность установить измерительный блок после окончания сантехнических работ.

Особенности в конструкции измерительной части теплосчетчика - основа высокой точности и стабильности измерения на протяжении многих лет. Коаксиальный преобразователь расхода в многоструйном сухоходном исполнении оснащен большим числом входных и выходных каналов. Их расположение, оптимизируя поток воды, снижает нагрузку на ось, что увеличивает срок службы и обеспечивает высокую чувствительность. Такая конструкция минимизирует потери давления и снимает необходимость в прямых участках до и после прибора. Отсутствие в конструкции магнитной муфты исключает возможность постороннего вмешательства в работу прибора с помощью магнита.

Высококачественные немецкие комплектующие теплосчетчиков - залог достойного качества при выгодной цене. В производстве теплосчетчиков КАРАТ-Компакт используются детали, изготовленные с применением современной техники литья под давлением, износо- и коррозионностойких материалов, что дает высокую эксплуатационную надежность.

При своих небольших размерах теплосчетчик КАРАТ-Компакт обладает всеми функциями, необходимыми для этого класса приборов.

Теплосчетчик КАРАТ-Компакт является микропроцессорным энергонезависимым устройством, выполняющим измерения и расчеты энергетических параметров по утвержденным алгоритмам. Теплосчетчик измеряет, вычисляет и отображает:

тепловую энергию - Q, МВт•ч;текущую (мгновенную) тепловую мощность - W, кВт;объем теплоносителя - V, м3;температуру теплоносителя в подающем и обратном трубопроводах - t, °С;разность температур теплоносителя в подающем и обратном трубопроводах - ?t, °С;мгновенный расход теплоносителя - q, м3/ч.

В наличии имеется несколько вариантов теплосчетчиков КАРАТ-Компакт.

Наименование Исполнение Трубопровод КАРАТ-Компакт-МБ моноблочное подающий или обратный* КАРАТ-Компакт-СП с выносным вычислителем (до 60 см) подающий или обратный*

*-модификации отличаются алгоритмом вычисления, и могут быть изменены только в заводских условиях. Этот факт надо учитывать при заказе.

2) Теплосчетчики подразделяются по номинальным расходам 0,6; 1,5; 2,5 м3/ час и диаметру трубопровода Ду15, Ду20

Сводная таблица. Исполнения и модификации теплосчетчиков КАРАТ-Компакт

КАРАТ-Компакт-МБ для установки в обратный трубопровод:

Ду, мм

15

15

20

Номинальный расход, м3/ час 0,6 1,5 2,5

КАРАТ-Компакт-МБ для установки в подающий трубопровод:

Ду, мм

15

15

20

Номинальный расход, м3/ час 0,6 1,5 2,5

КАРАТ-Компакт-СП для установки в обратный трубопровод:

Ду, мм

15

15

20

Номинальный расход, м3/ час 0,6 1,5 2,5

КАРАТ-Компакт-СП для установки в подающий трубопровод:

Ду, мм

15

15

20

Номинальный расход, м3/ час 0,6 1,5 2,5

Технические характеристики теплосчетчика:

Наименование характеристики

Значение

Размер присоединения, мм 15 15 20 Номинальный расход, м3/час 0,6 1,5 2,5 Максимальный расход, м3/час 1,2 3,0 5,0 Переходный расход, м3/час 0,06 0,15 0,25 Минимальный расход, м3/час 0,024 0,06 0,1 Порог чувствительности, м3/час 0,004 0,004 0,006 Длина проточной части с переходниками, мм 190 230 Габаритные размеры (длина х ширина х высота), мм, не более 110 х 80 х 120 130 х 80 х 120 Диапазон измерений температуры, °С от 0,01 до 130 Максимальная рабочая температура преобразователя расхода, °С до 95 Диапазон измерений разности температур, °С от 3 до 100 Максимальное рабочее давление, МПа 1,6 Срок службы элемента питания, лет до 6 Напряжение питания встроенного элемента, В 3,0 Интервал между поверками, лет 5 Гарантийный срок, года 4

Более мощный микропроцессор нового КАРАТ-Компакта позволил существенно увеличить архивы:

Тепловой энергии, на начало отчетного года - до 12 записей;

Тепловой энергии, на начало месяца - до 144 записей;

Тепловой энергии, на начало суток - до 24 записей;

Тепловой энергии, на начало часа - до 24 записей;

Объема теплоносителя, на начало месяца - до 144 записей;

Объема теплоносителя, на начало суток - до 24 записей;

Объема теплоносителя, на начало часа - до 24 записей.
