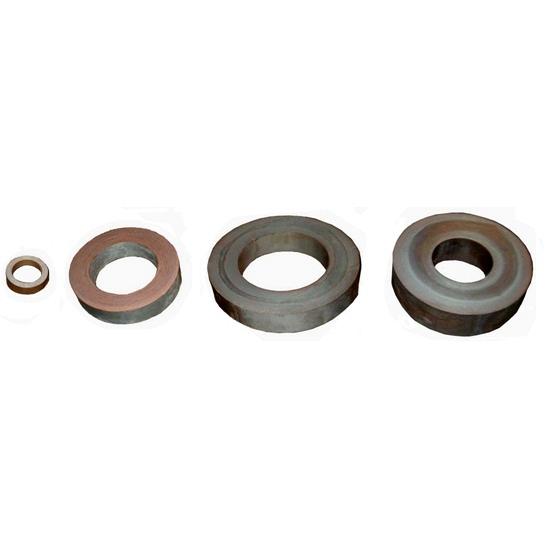

Магнитопровод ОЛ 90/120-15

Магнитопроводы являются неотъемлемыми частями: трансформаторов, дросселей, магнитных головок, фильтров, контуров, запоминающих устройств и др. Магнитопровод представляет собой магнитную систему трансформатора, по которой замыкается основной магнитный поток. Одновременно магнитопровод служит основой для установки и крепления обмоток, отводов, переключателей и других деталей активной части трансформатора. Во время работы трансформатора между его обмотками и заземленными частями существует электрическое поле, поэтому магнитопровод и детали его крепления обязательно заземляют

Форма деталей образующих магнитопровод, а также вид и физические свойства материалов, используемых для их изготовления, обусловлены назначением; конструктивными особенностями схемного элемента.

Магнитопровод собирают из отдельных тонких пластин электротехнической стали, изолированных друг от друга пленкой специального жаростойкого покрытия или лака. Жаростойкое покрытие обычно наносят непосредственно на металлургическом заводе, изготовляющем сталь; пленку лака — на трансформаторном заводе после резки пластин.
