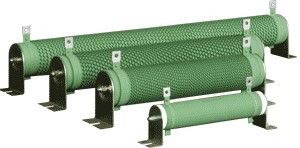

Тормозные резисторы используются для обеспечения работы электропривода в механизмах с большими инерционными массами в тех случаях, когда необходимо производить быстрое торможение двигателя.
При торможении электропривода тормозной резистор подключается к шине постоянного тока внутри преобразователя частоты, и на нем рассеивается энергия от электродвигателя.
Тормозной резистор подключается к специальным клеммам преобразователя частоты или к внешнему тормозному прерывателю.
Общее сопротивление тормозных резисторов определяется мощностью преобразователя и режимом торможения.
ВЫБОР ТОРМОЗНЫХ РЕЗИСТОРОВ
В таблице приведен порядок выбора тормозных прерывателей и тормозных резисторов.
Приведенные параметры прерывателей и резисторов соответствуют режимам торможения, когда отсутствуют внешние дополнительные источниеи механической энергии, например, обкатка двигателей внутренненго сгорания, длительное опускание груза и т.д.
Для этих случаев расчет тормозных резисторов производится отдельно.
Обозначение модели ПЧ Мощность ПЧ, кВт Внешний тормозной прерыватель Количество тормозных резисторов 80 Ом, 1 кВт Количество тормозных резисторов 400 Ом, 200 Вт Общее сопротивление резисторов, Ом Общая мощность рассеяния резисторов, Вт Примечание Модель Кол-во EI-9011-001H 0,75 - - - 1 400 200 ТП встроен EI-9011-002H 1,5 - - - 1 400 200 ТП встроен EI-9011-003H 2,2 - - - 2 200 400 ТП встроен EI-9011-005H 3,7 - - - 3 130 600 ТП встроен EI-9011-007H 5,5 - - - 4 100 800 ТП встроен EI-9011-010H 7,5 - - 1 - 80 1000 ТП встроен EI-9011-015H 11 - - 2 - 40 2000 ТП встроен EI-9011-020H 15 - - 2 - 40 2000 ТП встроен EI-9011-025H 18,5 EI-BR-030H 1 3 - 27 3000 Внешний ТП EI-9011-030H 22 EI-BR-030H 1 3 - 27 3000 Внешний ТП EI-9011-040H 30 EI-BR-030H 1 4 - 20 4000 Внешний ТП EI-9011-050H 37 EI-BR-075H 1 5 - 16 5000 Внешний ТП EI-9011-060H 45 EI-BR-075H 1 6 - 13,3 6000 Внешний ТП EI-9011-075H 55 EI-BR-075H 1 8 - 10,0 8000 Внешний ТП EI-9011-100H 75 EI-BR-075H 2* 10 (5 х 2) - 8,0 10000 Внешний ТП EI-9011-125H 93 EI-BR-075H 2* 12 (6 х 2) - 6,7 12000 Внешний ТП EI-9011-150H 110 EI-BR-075H 2* 12 (6 х 2) - 6,7 12000 Внешний ТП EI-9011-175H 132 EI-BR-075H 2* 16 (8 х 2) - 5,0 16000 Внешний ТП EI-9011-200H 160 EI-BR-075H 3* 21 (7 х 3) - 3,8 21000 Внешний ТП EI-9011-250H 185 EI-BR-075H 3* 24 (8 х 3) - 3,3 24000 Внешний ТП EI-9011-300H 220 EI-BR-075H 3* 24 (8 х 3) - 3,3 24000 Внешний ТП EI-9011-400H 315 EI-BR-075H 4* 32 (8 х 4) - 2,5 32000 Внешний ТП EI-9011-500H 400 EI-BR-075H 5* 40 (8 х 5) - 2,0 40000 Внешний ТП EI-9011-600H 500 EI-BR-075H 6* 48 (8 х 6) - 1,7 48000 Внешний ТП
