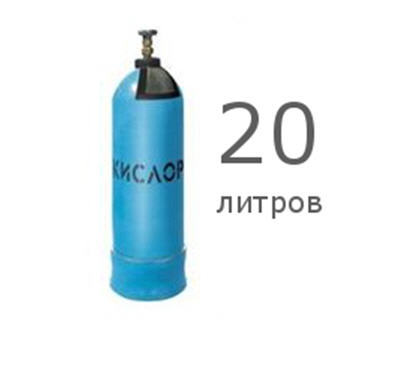

Баллон кислородный, емкостью 20 литров предназначен для хранения и транспортирования кислорода. Баллон окрашивается эмалевой краской синего цвета и маркируется надписью «КИСЛОРОД».
Технические характеристики:
Наименование: Баллон кислородный 20л ГОСТ 949-73
Емкость: 20 литров
Рабочее давление: 14,7 МПа (150 кгс/см2)
Диаметр цилиндрической части: 219 мм
Длина корпуса баллона: 770 мм
Вес баллона: 39 кг
Масса кислородных баллонов указана с вентилем кислородным, колпаком металлическим, кольцом.
Масса колпака металлического - 1,8 кг; кольца - 0,3 кг; вентиля - 0,5 кг.
Резьба горловины баллонов должна изготовляться в соответствии с ГОСТ 9909-81, при этом:
наружный диаметр резьбы в плоскости торца для баллонов малого объема должен быть - 19,2 мм;количество ниток с полным профилем для баллонов малого объема должно быть не менее 7;на вентиле, ввинченном в горловину баллона, должно оставаться 2 - 5 запасных ниток;установка вентилей должна производиться с применением уплотнителя.
Предельные отклонения по объему для баллонов малого объема - +10%
Корпус газовых баллонов окрашивается эмалевой краской в соответствии с типом газа по стандарту.
Зависимость давления в баллоне от темпереатуры
Температура окружающей среды, °C Давление газа в баллоне, кгс/см2 -50 93 -40 102 -30 111 -20 119 -10 127 0 135 10 143 20 150 30 157 35 164
Ознакомьтесь с другими кислородными баллонами:
Кислородный баллон 5лКислородный баллон 10лКислородный баллон 40лКислородный баллон 50л К хранению и использованию газовых баллонов предъявляются следующие требования. Если баллоны содержатся под открытым небом, то для них следует сделать навес, который защитит от солнечных лучей и атмосферных осадков. Для хранения газовых баллонов можно использовать и специальные помещения.
Для работы с баллонами и для их обслуживания привлекается персонал, который прошел предварительный инструктаж и обучение.
