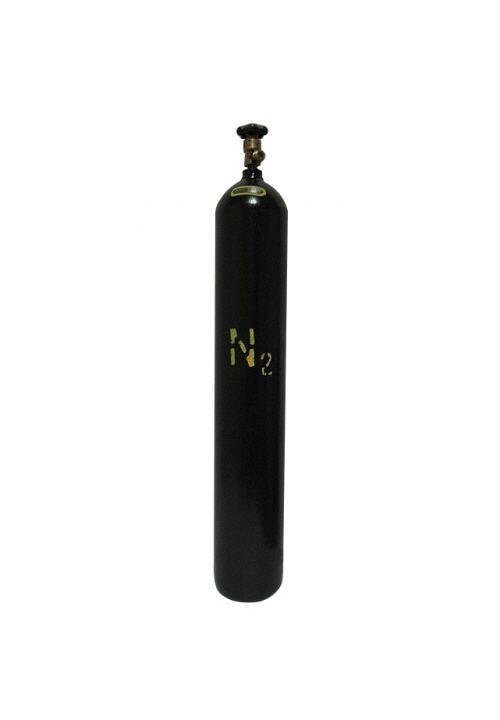

Баллон азотный, емкостью 10 литров предназначен для хранения и транспортирования азота. Баллон окрашивается эмалевой краской черного цвета и маркируется надписью «АЗОТ».
Технические характеристики:
Наименование: Баллон азотный 10л ГОСТ 949-73
Емкость: 10 литров
Рабочее давление: 14,7 МПа (150 кгс/см2)
Диаметр цилиндрической части: 140 мм
Длина корпуса баллона: 830 мм или 870 мм
Вес баллона: 11 кг. или 15 кг.
Масса азотных баллонов указана с вентилем.
Масса вентиля - 0,5 кг.
Резьба горловины баллонов должна изготовляться в соответствии с ГОСТ 9909-81, при этом:
наружный диаметр резьбы в плоскости торца для баллонов малого объема должен быть - 19,2 мм; количество ниток с полным профилем для баллонов малого объема должно быть не менее 7; на вентиле, ввинченном в горловину баллона, должно оставаться 2 - 5 запасных ниток; установка вентилей должна производиться с применением уплотнителя.
Предельные отклонения по объему для баллонов малого объема - +10%
Корпус газовых баллонов окрашивается эмалевой краской в соответствии с типом газа по стандарту.
Зависимость давления в баллоне от температуры
Температура окружающей среды, °C Давление газа в баллоне, кгс/см2 -50 93 -40 102 -30 111 -20 119 -10 127 0 135 10 143 20 150 30 157 35 164
Ознакомьтесь с другими азотными баллонами:
Азотный баллон 5л Азотный баллон 20л Азотный баллон 40л Азотный баллон 50л К хранению и использованию газовых баллонов предъявляются следующие требования. Если баллоны содержатся под открытым небом, то для них следует сделать навес, который защитит от солнечных лучей и атмосферных осадков. Для хранения газовых баллонов можно использовать и специальные помещения.
Для работы с баллонами и для их обслуживания привлекается персонал, который прошел предварительный инструктаж и обучение.
