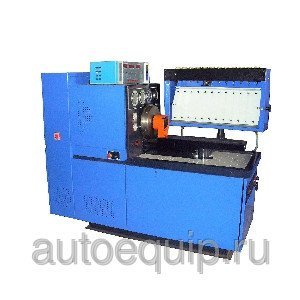

Дизельный топливный стенд модели 04К применяется для регулировки топливной аппаратуры импортных и отечественных производителей для грузовой и легковой техники, 12 секционный, мощность привода 15 кВт в комплектации с прибором для регулировки дизельных форсунок КИ-562.
Применение данного оборудования на ремонтных участках современных автосервисов и автотранспортных предприятий на сегодняшний день очень актуально в свете расцвета производства автомобилей как легковых так и грузовых с дизельными двигателями различных типов впрыска дизельного топлива: механические, механические с электронным управлением, CommonRail, насос-форсунки.
Данный стенд ТНВД служит неким фундаментом и основой для любого топливного участка, все что будет дополнительно приобретено для работы послужит дополнительными техническими возможностями и дополнительным источником заработка для собственника. Определитесь с теми видами топливной аппаратуры, с которыми Вы собираетесь работать и специалисты нашей компании подготовят Вам соответствующую дополнительную комплектацию.
ЯМЗ (Ярославский моторный завод), ЯЗДА (Ярославский Завод Дизельной Аппаратуры),\ ЯЗТА (Ярославский Завод Топливной аппаратуры), ТМЗ (Тутаевский Моторный завод), АЗПИ (Алтайский завод прецизионных изделий), НЗТИ (Ногинский Завод Топливной аппаратуры), BOSCH, ZEXEL, DENSO Прочие.
Стенд для регулировки ТНВД применяется для испытания топливных насосов высокого давления следующих производителей:
При соответствующей комплектации применяется для работы как с легковыми так и с грузовыми ТНВД.
Технические особенности:
Электродвигатель переменного тока с мощностью 15 кВт Прямое соединение вала двигателя с переходной муфтой Автономная система термостабилизации топлива Высокое и низкое подача топлива Источник постоянного тока с двумя напряжениями 12 и 24 В комплекте поставки входит беззазорная гибкая муфта, которая позволяет тестировать самые современные топливные насосы высокого давления и отвечать самым высоким требованиям безопасности. Вывод основных оперативных параметров стенда на электронный тахосчетчик с функцией программирования 12-ти секционный мерный блок для измерения цикловых подач с мензурками малого и большого объема перемещающийся в двух плоскостях Система стабилизации скорости вращения привода с обратной связью, позволяющая удерживать заданную скорость независимо от нагрузки Встроенный корректор наддува Встроенный ротаметр Встроенная система смазки ТНВД
Какие параметры регулируются на данном оборудовании:
производительность каждой насосной секции: диагностируется величина (объем) подаваемого топлива и ее равномерность; частота вращения вала в момент начала действия регулятора; частота вращения вала в момент прекращения подачи топлива; давление, при котором происходит открытие клапанов; угол начала нагнетания, конца подачи топлива по поворотному валу топливного насоса, чередование подачи топлива секциями насоса. диагностика угла начала и конца впрыска топлива; диагностика муфты опережения впрыска топлива и ее параметров.
Технические характеристики:
Наименование модели стенда ТНВД
10-04К
Тип
Стационарный
Количество одновременно испытываемых секций высокого давления
12
Диапазон воспроизведения величин:
Частоты вращения приводного вала, мин ??
0…4000
Отсчёта числа циклов, цикл
50…9999
Цикловой подачи топлива, мм?/цикл
0…250
Температуры топлива, ?С
20…45
Углов начала нагнетания (впрыска) топлива, градус
0…360
Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус
10…0…10
Разрежение в пневмосистеме, мм.ртут.ст.
0-760
Измерение угла начала подачи, ?
0-360
Давление фазировки, бар
0-60
Давления топлива, Мпа
0…4
Давления воздуха, бар
0…2,5
кгс/см?
0…2
Объём измерительных сосудов топлива СТА, мм?
44/260
Пределы допускаемых отклонений измеряемых величин:
Частоты вращения приводного вала в интервале: от 70 до 800 мин??, мин??
±1
Частоты вращения приводного вала в интервале: свыше 800 мин??, %
±0,25
Отсчёта числа циклов, цикл
±1
Цикловой подачи топлива, %
±1
Температуры топлива, ?С
±2
Углов начала нагнетания (впрыска) топлива, градус
±0,25
Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус
±0,5
Пределы погрешности измерения (характеристика приборов):
Частоты вращения приводного вала, мин??
±1
Отчёта числа циклов, цикл
±1
Цикловой подачи топлива, мл/1000 циклов
±1
Температуры топлива, ?С
±1
Углов начала нагнетания (впрыска) топлива, градус
±0,25
Углов разворота полумуфт автоматической муфты опережения впрыска топлива, градус
±0,5
Давления топлива в интервале:
0,1…0,6 М Па
±0,015
1…6 кгс/см?
±0,15
0,6…3,0
±0,1
6…30 кгс/см?
±1,0
Давления воздуха, Мпа
кгс/см?
±0,15
Вместимость баков (обеспечивается конструкцией):
Для топлива, л
40
Для грязного топлива, л
10
Напряжение сети питания, В
380
Частота тока, Гц
50 ±1
Установленная мощность:
Двигателя электропривода, кВт
15
Электродвигателя топливной системы, кВт
1,1
Нагревателя, кВт
1,5
Общая потребляемая мощность, кВт
13
Габаритные размеры, мм
1760?800?1925
Масса, кг
640
Количество обслуживающего персонала, чел.
1
