Размер ремонтируемых колес, диаметр посадочной полки 13...16 дюйма Размер обрабатываемых колес, ширина обода, дюймов 3,5...11 Максимальная толщина материала в месте исправления 4 мм Максимальный крутящий момент на фланце крепления диска 790 Hм Напряжение питания 380 В Потребляемая мощность 1,1 кВт Расчетная производительность 6 дисков/час Габариты 1180х870х1080 мм Вес 300 кг Размеры в упаковке 950x1300x1325 мм Вес в упаковке 375 кг

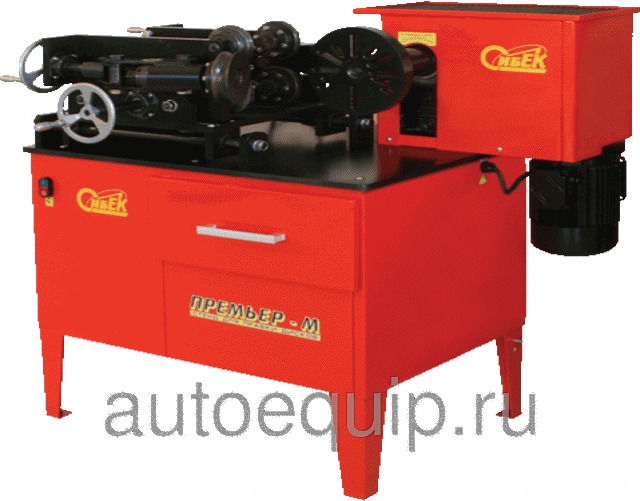

Стенд для правки дисков «Премьер-M» предназначен для правки бортовых закраин штампованных дисков диаметром от 13 до 16 дюймов включительно легковых отечественных автомобилей ("ВОЛГА", "НИВА", "СОБОЛЬ", "ГАЗЕЛЬ"), а также импортных автомобилей.
Конструктивно стенд для правки дисков представлен совокупностью агрегатов и узлов, смонтированных в соответствии с функциональными связями на металлической тумбочке, оборудованной выдвижным ящиком, установленной на четыре опоры, обеспечивающих устойчивость стенда в целом.
Стенд оборудован электрическим приводом с использованием двухступенчатого редуктора повышенной мощности, крутящий момент которого передаётся от выходного вала привода, через планшайбу и непосредственно на сам диск. Крепление диска на планшайбе осуществляеться при помощи центрирующей шайбы и специальными крепёжными болтами, входящих в комплект данного дископравного стенда. Возможно крепление дисков с четырьмя, пятью и шестью отверстиями.
Правка дисков осуществляется методом прокатки при помощи четырёх опорных роликов правки посадочной полки и двух прижимных роликов, управление которыми осуществляется при помощи винтового привода. В отличие от известных аналогов, в конструкции привода прижимных роликов используеся решение, позволяющее изменять как угол прижима, так и расстояния между корпусом пиноли и самой пинолью с прижимными роликами , что обеспечивает точную, согласованную по всей поверхности закраины правку J- профиля диска. Радиальный подвод прижимных роликов значительно сокращает время подготовки к прокатке диска
Впервые, в мировой практике, в конструкции стенда использованы закалёные цилиндрические направляющие, которые придают конструкции стенда большую жесткость, более точное позиционирование и простоту обслуживания. Крепление кареток и стола осуществлено на цилиндрических направляющих. Перемещение же ими осуществляется при помощи винтовых приводов.
