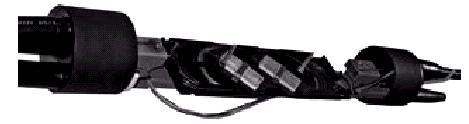

Муфта оптическая зоновая МОМз-П
Муфта оптическая зоновая полиэтиленовая МОМЗ-п предназначена для эксплуатации в кабельной канализации, коллекторах, тоннелях, помещениях и на открытом воздухе. Исполнение общеклиматическое (о) категории 1. для температур +70 минус 60 град.С и относительной влажности до 98% при температуре +35 град.С муфта может выдерживать пребывание в горячей воде температурой не выше +95 град.с при прорыве теплотрассы
Основой муфт типа МОМЗ-п является рама из листовой стали с цинковым покрытием в середине которой установлена и закреплена одна или несколько оптических кассет с крышкой. Рама оснащена узлами крепления для центральных силовых элементов вводимых ОК. На концах рамы имеются два кронштейна, к которым крепятся с помощью стальных хомутов силовые элементы вводимых в муфту ОК. Корпус муфт выполнен в виде трубы из высокопрочной пластмассы диаметром 110 мм и толщиной 5 мм. Оголовники муфты жестко закрепляются на концах рамы. На каждом оголовнике имеются по три заглушенных патрубка с насечками на конической части, нанесенными в соответствии с диаметром вводимых кабелей. Муфта МОМЗ-п устанавливается в колодцах кабельной канализации и в городских коллекторах на консолях. При этом бухты запаса оптического кабеля диаметром 400-700 мм размещают в промежутке между стенкой колодца и кабелями, лежащими на
первых местах консолей.
Технические характеристики муфты ОМЗ-п
Максимальное число соединяемых ОВ 144 Монтаж ОК в муфте по варианту проходная или тупиковая Максимальное число вводимых ОК, шт. 6 Диаметры соединяемых ОК, мм 6-21 Относительная влажность (среднегодовое значение), % 80 Температура эксплуатации, C -60 до +70 Усилие сдавливания, кН/см (кгс/см) 1,5 (150) Удар, Н·м (кг·м) 35 (3,5) Габаритные размеры: диаметр, мм; длина, мм 110; 1120 Масса, кг не более 2,5
В комплект поставки входит 2 кассеты на 24/48 ОВ и комплект для нерметизации 2-х кабельных вводов
