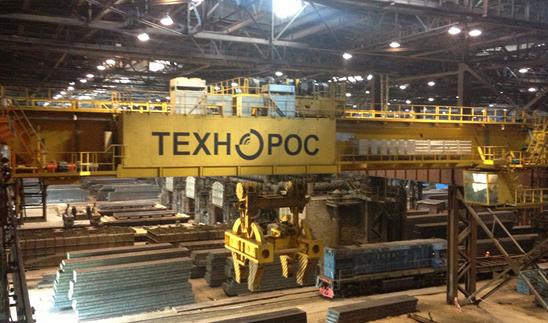

КМЭСП 150/110-34-А7 Клещевой кран характеризуется грузоподъёмностью до 150 тонн на канатах, 110 тонн на клещах и 40 тонн на крюке траверсы для выполнения ремонтных и монтажных работ.
Клещевой кран может быть предназначен для транспортировки слябов и обеспечивает перемещение пакета слябов из шести штук при максимальной температуре транспортируемых слябов до +800°С.
Конструкция клещевого крана состоит из моста с 4-мя механизмами передвижения, грузовой тележки с механизмами передвижения, подъёма и управления клещами, а также траверсы с блочными подвесками и крюком. Конструкция главных балок коробчатого сечения отвечает требованиям прочности.
Вдоль главных балок моста клещевого крана в два уровня размещаются площадки обслуживания, причём верхний уровень галерей предназначен для осмотра подтележечных рельс и обслуживания шлейфа гибкого токоподвода и его кареток.
Спроектированный механизм подъёма служит для подъёма и опускания клещей с грузом, причём лебёдка механизма конструктивно выполнена с зеркально-симметричными барабанами.
Для крепления грузовых клещей к канатам полиспастной системы механизма подъёма запасована траверса, на которую подвешиваются клещи. При этом для исключения закручивания траверсы в системе запасовки каната применены два каната правой и левой свивки.
Механизм управления клещами позволяет использовать возможности системы управления для захвата и подъёма слябов. При этом отсутствие храпового механизма, то есть механически изнашивающихся деталей, существенно увеличивает срок службы.
Кабина электрооборудования представляет собой теплоизолированный блок, имеющий степень защиты IP54 и оснащена освещением, системой кондиционирования и климат-контроля, а также датчиками пожарного извещателя.
Частотно-регулируемая система управления приводами механизмов спроектирована на базе преобразователя фирмы Siemens и соответствует условиям металлургического производства.
Система управления обеспечивает: автоматический разгон и торможение плавное управление скоростью электродвигателя синхронизацию работы лебедок подъема защиту электродвигателей и механизмов от перегрузок
автоматизацию процессов ограничения движений регистрацию (протоколирование) параметров
Для обеспечения безопасности клещевой кран оснащён ограничителем грузоподъёмности и регистратором параметров электронного типа. При этом в опорах лебёдок установлены тензометрические датчики силы со встроенным электронным блоком снятия сигнала.
Конструкция клещевого крана
КМЭСП 150/110-34-А7 разработана в соответствии с современными тенденциями краностроения и обеспечивает безопасную и удобную эксплуатацию, техническое обслуживание и ремонт.
