Одна из важных характеристик состава природной воды, влияющая на эффективность всех процессов водоподготовки, ? содержание в ней взвешенных частиц твердой или жидкой фазы (ее мутность). Мутная вода забивает фильтры водозаборных устройств и снижает качество водоподготовки в целом. Наличие взвесей в основных контурах энергетических установок вызывает эрозионный износ трубопроводов и турбины, снижает эффективность работы теплообменного оборудования. Присутствие взвесей активированных продуктов коррозии в теплоносителе станций атомной энергетики формирует радиационные поля от элементов циркуляционного контура.

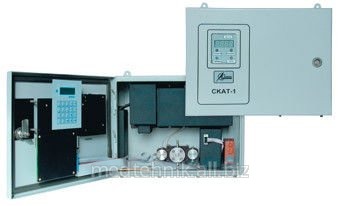

Анализатор микрочастиц в воде «СКАТ-1» предназначен для непрерывного определения в автоматическом режиме мутности и цветности в водных средах. Анализатор «СКАТ-1» выпускается в нескольких модификациях ? «СКАТ-1т» и «СКАТ-1н» и «СКАТ-1с» (цветность).
«СКАТ-1(ВК)» предназначен для особо точных измерений мутности возвратных конденсатов в диапазоне от 0.02 до 5 мг в литре. Область применения – выявление утечек нефтепродуктов (реализована «схема сравнения» -.до и после мазутоподогревателя). Также эта модель может быть использована для особо точного контроля содержания механических примесей в конденсате (реализована «схема сравнения» ? «вход» и «выход» турбогенератора.)
«СКАТ-1н» определяет содержание взвешенных частиц в воде, в том числе эмульсий нефтепродуктов, в диапазоне концентраций от 0,1 до 100 мг в литре. Область применения ? контроль при водозаборах, технологические процессы отстаивания, фильтрации и осветления воды, выходной контроль питьевой воды.
В гидравлической схеме анализатора для отбора и доставки пробы применены управляемые исполнительные механизмы ? мембранные насосы и электромагнитные клапаны.
Стадии работы анализатора «СКАТ-1»:
подача пробы в измерительную кювету с периодической остановкой потока для обеспечения оптической однородности среды; измерение светорассеяния пробы; вычисление результатов анализа цифровым измерительным преобразователем по хранящейся в оперативной памяти калибровочной характеристике; вывод полученной информации на собственный дисплей и периферийные устройства (например, в АСУ ТП), сохранение результатов измерения в архиве анализатора; слив пробы и промывка измерительной кюветы.
Особенности анализатора:
полная автоматизация процесса анализа пробы; высокая точность измерений; малая чувствительность к присутствию в пробе окрашенных неорганических ионов и органических красителей; калибровка по нескольким точкам; высокое быстродействие; возможность настройки алгоритма работы управляющего контроллера под конкретную задачу; цифровой способ обработки аналитического сигнала, позволяющий накапливать значительные массивы данных, упрощает процедуру расчета результатов измерений по сохраняемым в оперативной памяти и периодически обновляемым калибровочным характеристикам; наличие постоянной памяти; пыле-, брызгозащищенное исполнение.
ПРОЦЕДУРА РАБОТЫ
Эксплуатация предлагаемых анализаторов возможна в условиях химических лабораторий и производственных помещений.
Подключение анализатора «СКАТ-1» ? стационарное, к магистрали с избыточным давлением анализируемой среды отбор пробы осуществляется через штатный гидрозатвор, устанавливаемый на входе анализатора.
Для достижения наибольшей эффективности применения анализатора необходимо перед монтажом согласовать вариант его установки с Фирмой- изготовителем. Анализатор вводится в эксплуатацию и принимается на гарантийное обслуживание после выполнения комплекса пуско-наладочных работ с участием представителя Заказчика, прошедшего обучение.
Перед началом работы производят выбор режима измерения в зависимости от рабочего диапазона содержания взвешенных частиц в пробе.
Интервал времени выполнения цикла последовательных операций при анализе пробы может составлять не более 60 секунд.
Результаты измерений выводятся в цифровом (RS-485) и аналоговом виде (нормированный сигнал 4-20 (0-20) мА). Также результаты могут быть представлены на приборном дисплее, самописце, принтере, компьютере. Предусмотрена световая индикация (НОРМА, ПРЕДЕЛ ,ТРЕВОГА), в зависимости от нахождения результатов измерений внутри или вне заданного диапазона нормальных значений. При превышении задаваемого порога срабатывает реле прибора.
ОБЛАСТИ ПРИМЕНЕНИЯ
Экологический контроль:
сбросных вод объектов тепловой и атомной энергетики; сбросных вод горно-обогатительных фабрик; контроль водоемов, имеющих потенциальные источники загрязнения взвешенными частицами.
Технологический контроль:
качества воды технологических контуров АЭС и ТЭС; работы установок водоподготовки; качества воды для подпитки тепловых сетей; работы пульпосгустителей горно-обогатительных фабрик; качества воды высокой чистоты при производстве полупроводников.
Опыт успешного использования анализатора «СКАТ-1»:
технологии питьевого водоснабжения; контроль содержания взвешенных частиц в водоемах, имеющих рыбохозяйственное значение; контроль потерь сливов сгустителей агломерационных фабрик горно-обогатительных комбинатов.
РЕКОМЕНДУЕМЫЙ КОМПЛЕКТ ПОСТАВКИ
анализатор «СКАТ-1»; ЗИП; набор реактивов для приготовления стандартных суспензий; гидрозатвор.
