Активная радиолокационная головка самонаведения (АРГСН) для ракеты Х-31А предназначена для автоматического поиска и обнаружения радиолокационно-контрастной цели, захвата ее на автосопровождение, выработки и выдачи сигналов в систему управления противокабельной сверхзвуковой ракеты Х-31А.

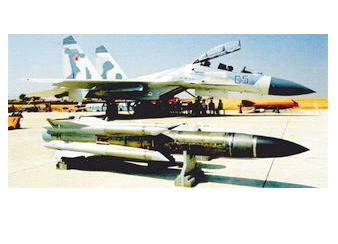

Противокарабельная сверхзвуковая ракета Х-31А способна преодолевать организованную и эшелонированную ПВО большой группы боевых кораблей. Она входит в состав вооружения многих типов самолетов. Пуск осуществляется с унифицированного катапультного устройства АКУ-58 (Аку-58М, АКУ-58Э).
АРГСН для рактеы Х-31А представляет собой радиолокационнную станцию Х-диапазона, работающую в импульсном режиме и осуществляющую автоматический поиск, обнаружение, захват и сопровождение цели по азимуту, наклону и дальности, и выдачу сигналов, необходимых для наведения ракеты.
АРГСН состоит из конуса, корпуса и моноблока. Герметричные корпус и конус обеспечивают защиту моноблока от воздействия окружающей среды.
В состав моноблока входят:
- антенна;
- передатчик;
- приемник;
- устройство обработки и управления;
- блоки питания.
АРГСН для ракеты Х-31А обеспечивает:
- прием с самолета-носителя информации о местонахождении цели или источника помехи относительно самолета-носителя и параметров его полета непосредственно перед пуском;- захват на автосопровождение цели при нахождении ракеты под самолетом-носителем;- автоматический поиск, обнаружение, выбор цели или источника помехи, захват и сопровождение при автономном полете;- повторное обнаружение и захват цели в случае срыва сопровождения;- выдачу сигналов, обеспечивающих формирование траектории для обеспечения самонаведения ракеты.
Тактико-технические характеристики АРГСН для ракеты Х-31А
- обеспечивает выполнение боевых задач в услових естественных организованных помех по целям от катера до эсминца;
- обеспечивает наведение ракеты на цель в секторе углов по азимуту ± 20°, по углу места от 10° до минус 20°;
- дальность пуска от 7,5 до 70 км;
- максимальная дальность обнаружения малоразмерной цели до 20км;
- может быть использована при температуре окружающего воздуха ± 50°С, при волнении моря до 5 баллов в простых и сложных метеоусловиях, в любое время суток, на любой географической широте;
- масса (с обтекателем) - не более 39,0 кг;
- диаметр (максимальный) - 360 мм;
- длина (с обтекателем) - 1012мм.
