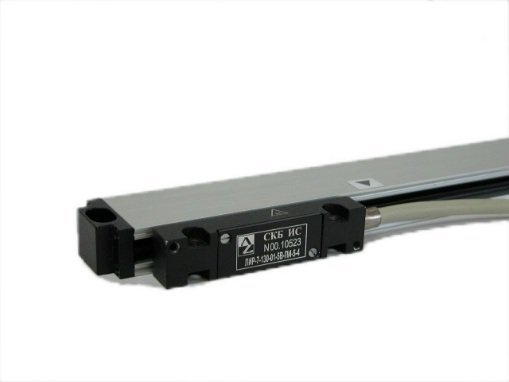

Абсолютный датчик линейного положения.
Для формирования кода положения после включения питания не требуется предварительного перемещения.
Принцип действия - фотоэлектрический.
Диапазон перемещений - до 1240 мм.
Дискретность - от 0,1 до 8 мкм.
Класс точности - от 3 до 5.
Способ выдачи данных - последовательный, интерфейс SSI, 24 разряда (25 для разрешения 0,1 мкм).
Напряжение питания - +5 В.
Текущий статус: - - -Серийный выпуск
Длина перемещения, мм - -
70 -- - - 120 -- - - 170 -- - - 220 -- - - 270 -- - - 320 -- - - 370 -- - - 420 -- - - 470 -- - - 520 -- - - 570 -- - - 620 -- - - 670 -- - - 720 -- - - 770 -- - - 820 -- - - 870 -- - - 920 -- - - 970 -- - - 1020 -- - - 1140 -- - - 1240 - - - Дискретность, мкм - -
0,1 -- - - 0,2 -- - - 0,5 -- - - 1 -- - - 2 -- - - 4 -- - - 8 - - - Класс точности -
3 кл ∆-д(мкм) = 2+4,5×-Lизм(м) - - - -
4 кл ∆-д(мкм) = 5+8×-Lизм(м) - - - -
Выходной сигнал -
RS-422 - - - -
Способ выдачи данных -
SSI последовательный - - - -
Выходной код - -
двоичный код - - - -
Разрешение в пределах одного оборота, бит (кол. позиций) - -
24 (16777216) - - - -
25 (33554432) - - - -
Напряжение питания, В - -
+5 - - - -
Ток потребления не более, мА - -
350 - - - -
Интервал рабочих температур °С - -
от 0 до +70 - - - -
Вариант исполнения -
1 - Начало отсчета слева, кабель вправо - - - -
2 - Начало отсчета слева, кабель влево - - - -
3 - Начало отсчета справа, кабель вправо - - - -
4 - Начало отсчета справа, кабель влево - - - -
Масса (без кабеля) -
0,12+0,6·(Длина измерения в метрах + 0,085) кг - - - -Максимально допустимая скорость измерительного перемещения, м/мин -
120 - - - -Максимальное ударное ускорение при t=11 мс -
≤- 150 м/с²- - - - -Степень защиты от внешних воздействий -
IP53 - - - -Вибрационное ускорение в диапазоне частот (55...2000) Гц -
≤- 50 м/с²- - - - -Описание соединителей (pdf) -
Загрузить - - - -
