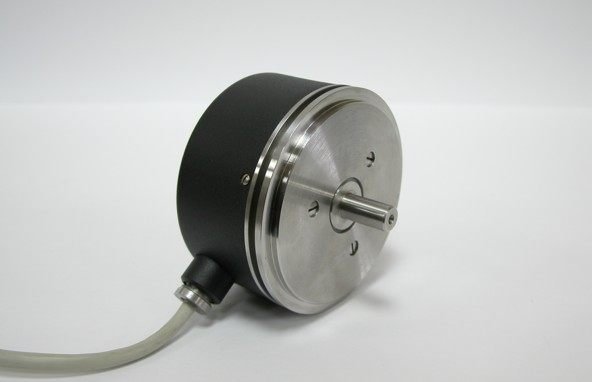

Прецизионный абсолютный датчик углового положения (абсолютный энкодер). Принцип действия - фотоэлектрический.
Диаметр корпуса 90 мм.
Цельный вал диаметром 10 мм.
Разрешающая способность - до 24 разрядов на оборот.
Способ выдачи данных - последовательный SSI. Двоичный код.
Напряжение питания - +5 В.
Синонимы: абсолютные датчики, датчик перемещения, датчик угловой, датчик поворота, датчик угла, датчик угловых перемещений.
Текущий статус: - - -Серийный выпуск
Многооборотный - -
Нет - - - -
Разрешение в пределах одного оборота, бит (кол. позиций) - -
18 (262144) - - - -
19 (524288) - - - -
20 (1048576) - - - -
21 (2097152) - - - -
22 (4194304) - - - -
23 (8388608) - - - -
24 (16777216) - - - -
Выходной код - -
двоичный код - - - -
Способ выдачи данных -
SSI последовательный - - - -
Особенность конструкции -
Цельный вал - - - -
Модификация преобразователя -
А - - - -
Конструктивное исполнение -
3 -- - - 4 - - - Напряжение питания, В - -
+5 - - - -
Выходной сигнал -
RS-422 - - - -
Интервал рабочих температур °С - -
от 0 до +70 - - - -
от -40 до +85 - - - -
Класс точности -
4 класс ±3,5" - - - -
4 класс ±5" - - - -
Масса (без кабеля) -
0,7 кг - - - -Степень защиты от внешних воздействий -
IP64 - - - -Максимальная скорость вращения вала, об./мин. -
4000 - - - -Вибрационное ускорение в диапазоне частот (55...2000) Гц -
≤- 100 м/с2 - - - -Момент трогания ротора (20°C) -
≤- 0,01 Н·м - - - -Допустимая осевая нагрузка на вал -
≤- 10 Н - - - -Допустимая радиальная нагрузка на вал -
≤- 10 Н - - - -Ударное ускорение -
≤- 300 м/с2 - - - -Момент инерции ротора -
2,0х10-5 кг·м²- - - - -Ток потребления -
≤- 220 мА - - - -Диаметр корпуса, мм -
90 - - - - Максимальная скорость вращения вала без сбоя выходного кода, 18..21 бит -
300 об./мин - - - -Максимальная скорость вращения вала без сбоя выходного кода, 22 бит -
150 об./мин - - - -Максимальная скорость вращения вала без сбоя выходного кода, 23 бит -
70 об./мин - - - -Максимальная скорость вращения вала без сбоя выходного кода, 24 бит -
35 об./мин - - - -
