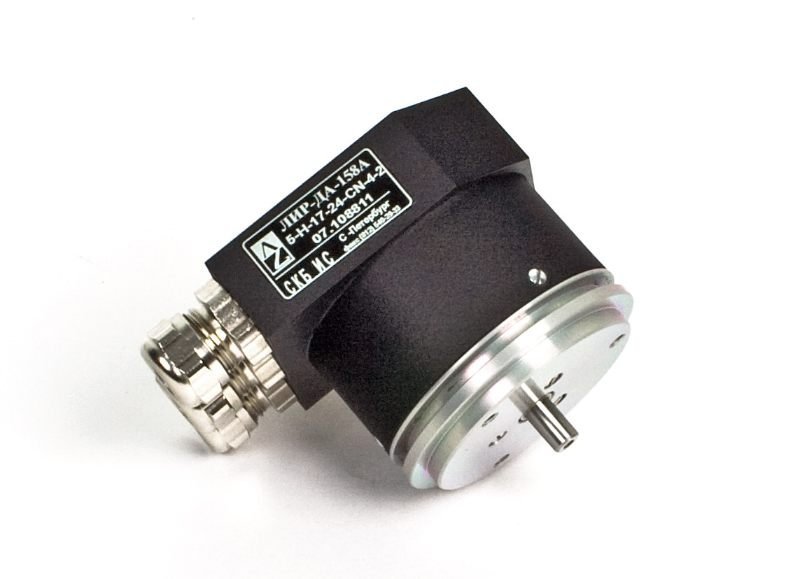

Абсолютный датчик углового положения с CAN интерфейсом (абсолютный энкодер).
Количество разрядов - до 17 на оборот.
Точность ±30 угл.сек.
Напряжение питания - от +10 до +30 В.
Соответствует спецификации CANopen, CiA DS-301, DS-406.
Скорость обмена - от 20 кбит/с до 1000 кбит/с.
Только для 5 конструктивного исполнения - возможность выбора адреса и скорости обмена при помощи переключателей или программно.
Присоединительные размеры совместимы с ROD/ROC/ROQ 400.
Текущий статус: - - -Серийный выпуск
Многооборотный - -
Нет - - - -
Разрешение в пределах одного оборота, бит (кол. позиций) - -
8 (256) - - - -
9 (512) - - - -
10 (1024) - - - -
11 (2048) - - - -
12 (4096) - - - -
13 (8192) - - - -
14 (16384) - - - -
15 (32768) - - - -
16 (65536) - - - -
17 (131072) - - - -
Выходной код - -
двоичный код - - - -
Способ выдачи данных -
CAN - - - -
Особенность конструкции -
Цельный вал - - - -
Модификация преобразователя -
А - - - -
Конструктивное исполнение -
5 - - - Напряжение питания, В - -
от +10 до +30 - - - -
Выходной сигнал -
CN (CAN) - - - -
Интервал рабочих температур °С - -
от 0 до +70 - - - -
от -25 до +85 - - - -
Класс точности -
8 класс ±150" - - - -
Масса (без кабеля) -
0,4 кг - - - -Степень защиты от внешних воздействий -
IP64- - - - -Максимальная скорость вращения вала, об./мин. -
10000 - - - -Вибрационное ускорение в диапазоне частот (55...2000) Гц -
≤- 100 м/с2 - - - -Момент трогания ротора (20°C) -
≤- 0,01 Н·м - - - -Допустимая осевая нагрузка на вал -
≤- 10 Н - - - -Допустимая радиальная нагрузка на вал -
≤- 20 Н - - - -Ударное ускорение -
≤- 300 м/с2 - - - -Момент инерции ротора -
1,7х10-6 кг·м²- - - - -Максимальная скорость вращения вала без сбоя выходного сигнала -
3000 об/мин - - - -Ток потребления -
≤- 90 мА - - - -Диаметр корпуса, мм -
57 - - - -Описание соединителей (pdf) -
Загрузить - - - -Техническое руководство (pdf) -
Загрузить - - - -Technical manual (pdf) -
Download - - - -EDS файл -
Загрузить - - - -
