Пробоотборник плавающий сниженный ПП-1 (ППП)
ТУ 3689-002-62461585-2010
Назначение
Пробоотборник плавающий сниженный ПП -1 (ППП - для резервуара с понтоном РВСП) предназначен для послойного отбора проб нефтепродуктов с трех уровней наземных резервуаров с нормальным и повышенным давлением.
Характеристики

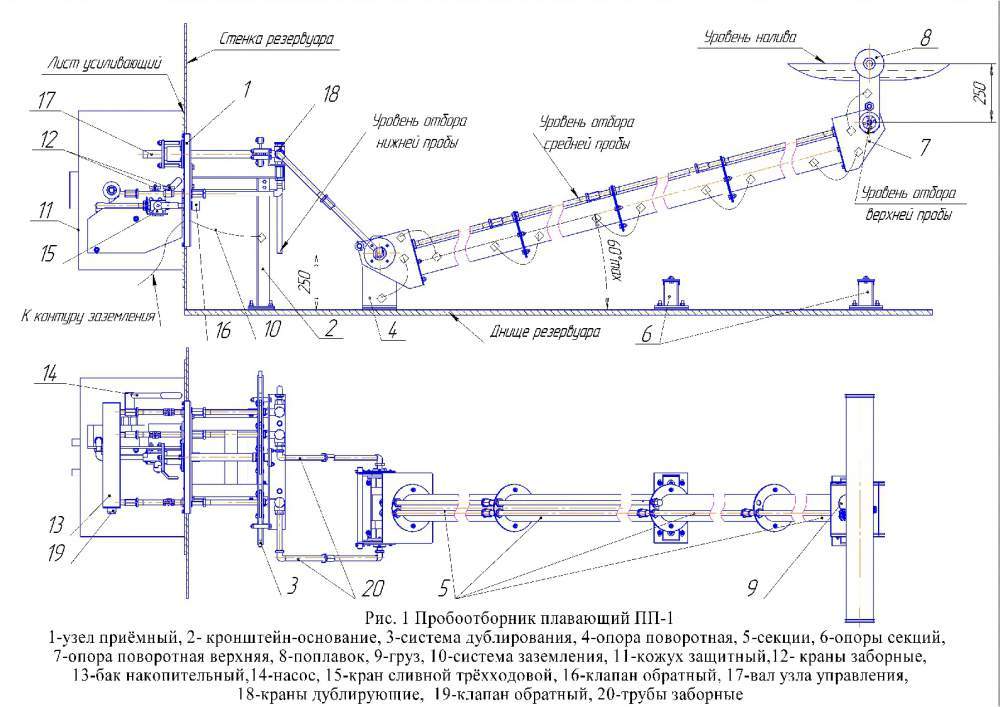

·Пробоотборник имеет три колонны забора пробы с трех уровней расположенных равномерно друг от друга по высоте резервуара — на расстоянии 250 мм от текущего уровня налива,250 мм от дна резервуара и между указанными уровнями в соответствие с ГОСТ 2517 или с уровней указанных заказчиком,с принудительным сливом интегральной или порционной пробы.
·Отбор проб пробоотборником ПП-1 производится с предварительной перекачкой отстоявшегося в заборной трубе продукта в резервуар (в соответствии с ГОСТ 2517-85 п.2.12.1).
·Наличие системы дублирования заборных кранов позволяет проверить работоспособность и производить ремонт внешних частей без его демонтажа и освобождения резервуара от продукта (в соответствии с ГОСТ 13196-93 п.4.3).
·В конструкции пробоотборника предусмотрена возможность продувки заборных труб сжатым воздухом при их закупорке через обратный клапан, расположенный на торце накопительного бака. Продувка возвратной магистрали в случае ее засорения осуществляется через кран сливной.
·Конструктивно может быть предусмотрено исключение возможности хищения продукта из резервуара через пробоотборник при непрерывном его опорожнении (самотеком).
·Возможность использования мерного участка между кранами дублирования и кранами забора пробы в соответствии с п.3.4 ГОСТ 13196-93.
·В конструкции отсутствуют гибкие неметаллические элементы, что увеличивает срок службы,надежность конструкции пробоотборника и исключает накопление заряда статического электричества при контакте подвижных частей пробоотборника с продуктом в резервуаре.
·Конструкцией пробоотборника предусмотрено два конструктивных исполнения: с верхним поплавком и с самонесущей трубой.
·Возможность наполнения поплавков жестким пенополиуретаном, что увеличивает надежность и непотопляемость пробоотборника.
·Возможность врезки пробоотборника в стенку резервуара или монтажа его на фланце монтажного люка.
·Материал изготовления подвижных частей пробоотборника- алюминиевый сплав. Возможно различное материальное исполнение труб, арматуры приемного узла и насоса: сталь углеродистая обыкновенного качества или нержавеющая сталь.
·Возможность изготовления пробоотборника со встроенным вспомогательным уровнемером.
·Возможность оборудования внешних частей пробоотборника устройством обогрева в двух вариантах: греющим кабелем или теплоизоляция защитного кожуха пенофолом.
·Возможность отбора донной пробы.
·Регулирование плавучести при изменении плотности продукта в резервуаре без изменения конструкции основных узлов пробоотборника
Климатическое исполнение
По устойчивости к воздействию климатических факторов внешней среды пробоотборники изготавливаются в исполнении УХЛ и У категории размещения 1 по ГОСТ 15150-69.
