Датчики угловых перемещений IRC Z=1000 Чехия

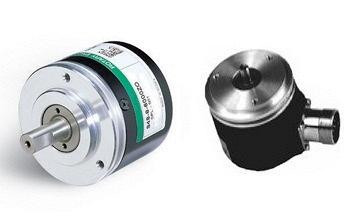

Датчик угловых перемещений IRC 300-325, является аналогом ВЕ-178. Датчики предназначены для передачи электрической информации о взаимном положении двух механических элементов, об угловом положении или о вращениях механических элементов.

Число импульсов на оборот 100, 500, 1000, 1024, 2500
Напряжение питания +5В±5% 100мA2

Сигналы на выходе: каналы A, B, С, Аин Вин Син
дефазирование 90о±35Оэл.
коэффициент заполнения 0,5±0,1
максимальная частота, fmax 100 kГц

Уровень выходных сигналов: лог"0" < 0,5В
лог"1" 2,5В≤ Лог"1"≤5,25В

Максимальные допустимые обороты - 6000 мин-1
Рабочие обороты(max),n(мин-1) n=60000•fmax /N
Рабочая температура 0ОС до +40ОС.
Температура хранения -20ОС до +70ОС.
Допустимая влажность 85% при 25ОС
Степень защиты IP 54
