Бункер для зерна с конусным днищем БЗК

Бункера с конусным дном типа БЗК предназначены для оперативного хранения зерна (пшеницы, кукурузы, риса, ячменя и пр.), а также гранулированной продукции и комбикормов. Они имеют два варианта выгрузки: из нижнего конуса самотеком в транспортер или в автотранспорт. Разница между ними в высоте опор бункера.

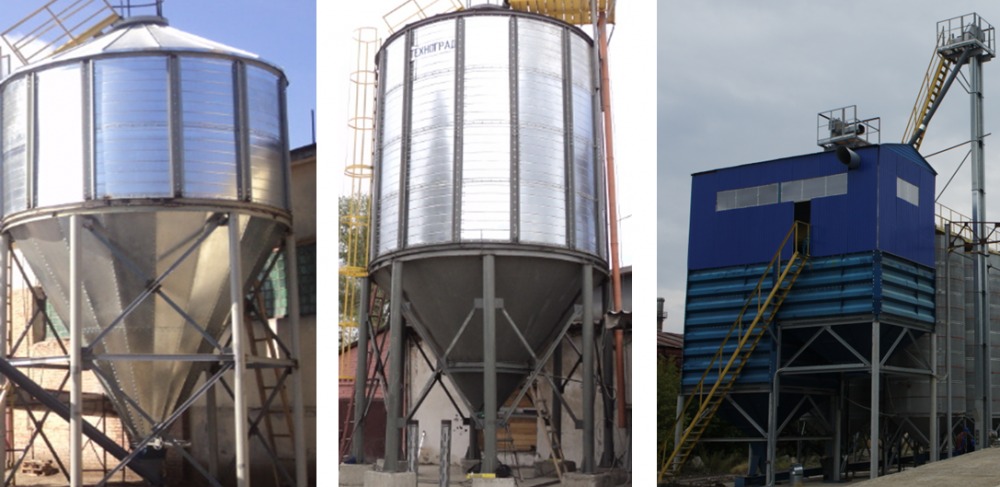

Компания «Техноград» предлагает два варианта оперативных бункеров БЗК:

1. Квадратные стальные

2. Круглые оцинкованные

Преимущества бункеров БЗК:

· Полная механизация процессов загрузки и выгрузки зерна.

· Отвечают за слаженность работы всего зернокомплекса.

· Удобны в монтаже и эксплуатации.

· Обеспечивают санитарное хранение зерна.

· Исключают потери зерна (грызуны, птицы).

· Доступны по стоимости по сравнению с импортными аналогами.

Технические характеристики бункеров БЗК

Квадратные стальные Круглые оцинкованные Материал стеновых панелей лист стальной толщиной 2 мм лист оцинкованный толщиной 1,2 мм Материал выгрузного конуса лист стальной толщиной 3 мм лист стальной толщиной 3 мм или

лист оцинкованный толщиной 1,2 мм

Угол наклона выгрузного конуса от 45-65 градусов Опоры Труба D219 мм, стенка 6 мм, уголок 65 Крыша Плоской формы. Металлическая обрешетка с дощатым настилом, покрытая оцинкованными панелями (или профнастилом) Конусной формы. Металлическая обрешетка, покрытая оцинкованными панелями, связанными между собой фальцевым замком Обслуживание Лестница с перилами для подъема на крышу бункера. Ограждения на крыше бункера. Технологический люк в крыше и лестница для спуска обслуживающего персонала внутрь бункера Способ загрузки бункера Транспортер, нория, пневмозагрузка Дополнительные возможности На крышу можно устанавливать дополнительное оборудование (сортировальные машины, циклоны и пр.), закрывать навесом По желанию Заказчика есть возможность установки смотровых люков из оргстекла на каждом поясе Место установки бункера Ровная бетонная площадка. Расход - 1 м3 бетона на 1 м2 ТУ 4735-003-24077705-2012

Типоразмеры бункеров БЗК

Тип бункера Объем,

м3

Диаметр, м (длина стенки, м) Количество стеновых поясов

(h-1,025 м), шт.

Способ выгрузки КВАДРАТНЫЕ СТАЛЬНЫЕ БЗК 3,7/20 20 3,7х3,7 1 1.Самотеком в автотранспорт

(заслонка с электро-приводом либо ручной механизм).

БЗК 3,7/35 35 2 БЗК 3,7/50 50 3 БЗК 3,7/65 65 4 БЗК 3,7/90 90 6 2.Транспортером

(не входит в стоимость)

БЗК 3,7/160 160 11 КРУГЛЫЕ ОЦИНКОВАННЫЕ БЗК 2,2/30 30 2,2 4 1.Самотеком в автотранспорт

(заслонка с электро-приводом либо ручной механизм).

2.Транспортером

(не входит в стоимость)

БЗК 4,5/60 60 4,5 2 БЗК 5/100 100 5 4 БЗК 5/130 130 5 БЗК 6/160 160 6 5

Описание бункеров круглых оцинкованных БЗК

Бункер оцинкованный с конусным дном состоит из крыши в форме конуса, цилиндрического корпуса и конусного днища под углом от 450 до 650 в зависимости от желания заказчика и хранящегося материала.

Крыша состоит из стальной обрешетки, покрытой оцинкованными сегментами толщиной 0,8 мм, соединенными фальцевым замком. В центре крыши бункера находиться круглый загрузочный патрубок, через который осуществляется прием зерна и площадка обслуживания с перилами (ограждениями). В одном из сегментов крыши находится контрольное отверстие, через которое можно произвести визуальное наблюдение внутренней части бункера и лестница спуска внутрь бункера для обслуживания. Отверстие ограждено защитным барьером и закрывается люком.

Цилиндрический корпус выполнен по кругу из оцинкованных листов толщиной 1,2 мм, соединенных по вертикали двумя рядами болтов, а по горизонтали - одним. Количество сегментов в круге зависит от диаметра бункера. Для упрочнения конструкции по вертикали устанавливаются стойки толщиной 3 мм. Количество поясов в бункере зависит от его высоты. К стенам крепится наружная монтажная лестница с перилами.

По желанию заказчика есть возможность крепления к каждому поясу внутри бункера датчиков уровня, сигнализирующих о наполнении бункера. Сигнальные лампы от датчиков с мнемосхемой выводятся в отдельный шкаф управления.

Система послойного контроля температуры зерна в бункерах БЗК не устанавливается.

Конусное днище бункера состоит из стальных сегментов на сварных соединениях либо из оцинкованных панелей на болтовых соединениях. После соединения всех сегментов днище принимает форму усеченного конуса, в нижней части которого по центру имеется выгрузное отверстие, через которое осуществляется разгрузка бункера. Разгрузка бункера осуществляется самотеком в выгрузной транспортер или в автомобиль, в зависимости от высоты опор бункера. Выгрузка регулируется шиберной заслонкой с электроприводом или ручным механизмом.

Прием и выгрузка зерна осуществляется с помощью соответствующих транспортерных устройств (норий, конвейеров шнековых, скребковых, ленточных), которые в комплект поставки бункеров не входят.

Описание бункеров квадратных стальных БЗК

Бункер стальной состоит из крыши плоской или двухскатной формы, прямоугольного корпуса и днища в форме усеченной пирамиды под углом от 450 до 650 в зависимости от желания заказчика и хранящегося материала.

Изготовление крыши возможно в двух вариантах. Первый вариант - это плоская крыша. Стелется дощатый настил на металлическую обрешетку. Она делается в случае размещения на бункере дополнительного оборудования. На бункере устанавливается каркасное ограждение конструкции со стенами и кровлей из уголка 50 и профнастила (не входит в комплект поставки). Второй вариант - это двухскатная крыша. Она делается в случае если на бункере не будет устанавливаться дополнительное оборудование. Дощатый настил не стелется. Просто закрывается двухскатной крышей из профнастила. Если нет навеса, то по периметру крыша ограждена перилами.

Система послойного контроля температуры в бункерах БЗК не устанавливается.

Прямоугольный корпус выполнен из стальных листов толщиной 2 мм на болтовых соединениях. Количество поясов в бункере зависит от его высоты. Для упрочнения конструкции по вертикали устанавливаются стойки толщиной 3 мм. К стенам крепится наружная монтажная лестница с перилами.

Пирамидальное днище бункера состоит из стальных сегментов на сварных соединениях. После соединения всех сегментов днище принимает форму усеченной пирамиды, в нижней части которого по центру имеется выгрузное отверстие, через которое осуществляется разгрузка бункера. Разгрузка бункера осуществляется самотеком в выгрузной транспортер или в автомобиль, в зависимости от высоты опор бункера. Выгрузка регулируется шиберной заслонкой с электроприводом или ручным механизмом.

Прием и выгрузка зерна осуществляется с помощью соответствующих транспортерных устройств (норий, конвейеров шнековых, скребковых, ленточных), которые в комплект поставки бункеров не входят.

Прием зерна в бункер осуществляется через загрузочный патрубок, находящийся в крыше бункера.

Преимущества бункеров БЗК:

· Полная механизация процессов загрузки и выгрузки зерна.

· Отвечают за слаженность работы всего зернокомплекса.

· Удобны в монтаже и эксплуатации.

· Обеспечивают санитарное хранение зерна.

· Исключают потери зерна (грызуны, птицы).

· Доступны по стоимости по сравнению с импортными аналогами.
