Противотаранное устройство (ПТУ)
Сертификат соответствия в системе ОИТ (№ РОСС RU.0001.01АЭ00.58.10.1300)
Сертификат соответствия в системе ГОСТ Р (№ РОСС RU.ОС02.Н00737, № 06072317)

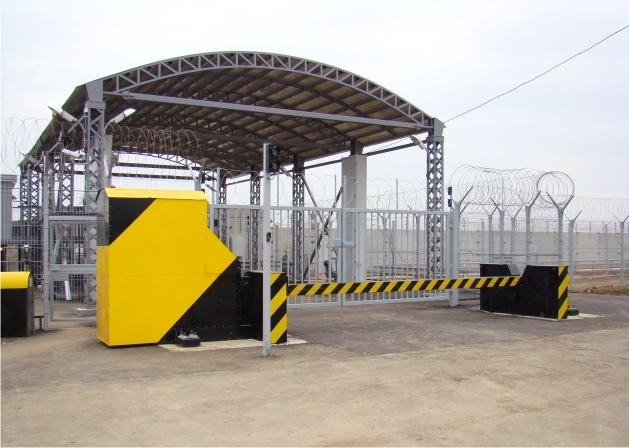

ЗАО "ЦеСИС НИКИРЭТ" производит сертифицированные противотаранные устройства шлагбаумного типа с уравновешенной стрелой барьера.
ПТУ обеспечивает:
устойчивость к таранному удару автомобиля с массой до 20 т, двигающегося со скоростью до 40 км/ч, при опущенной стреле барьера ПТУ; гарантированный ресурс:
- для устройства с электроприводом (время опускания 5 с) 25 000 циклов;
- для устройства с электроприводом (время опускания 10 и 40 с) 60 000 циклов;
- для устройства с ручным приводом 50 000 циклов.
Технические характеристики:
1. Высота барьера: 800±40 мм.
2. Устойчивость к таранному удару.
Характеристика транспортного средства:
- масса до 20 т;
- скорость до 40 км/ч.
3. Электропитание: промышленная трёхфазная электросеть переменного тока, напряжением 380 В±10% и частотой 50±1 Гц.
4. Управление:
- с пульта управления стационарного (шкаф управления);
- с пульта управления выносного.
5. Срок службы ПТУ - 10 лет.
6. Гарантийный срок - 12 месяцев.
7. Условия эксплуатации:
- для пульта управления выносного: от - 40°С до + 40°С (для ДАБР.425728.001-04, -05 от -50°С до + 40°С);
- для пульта управления стационарного: от + 5°С до + 40°С.
8. Максимальное расстояние между механической частью ПТУ и шкафом управления - до 70 м (по кабелю).
9. Максимальное расстояние между шкафом управления и пультом управления выносным - до 70 м.
10. Масса ПТУ не более 4700 кг.
Ресурсные испытания
В настоящее время в ЗАО "ЦеСИС НИКИРЭТ" успешно проведены ресурсные испытания ПТУ (5 сек.) новой конструкции (более 50 тыс. циклов) и принято решение об их увеличении до 100 тыс. циклов. Заявленный ресурс позволит применять противотаранное устройство как шлагбаум, существенно увеличить пропускную способность и сэкономить средства Заказчика на строительство других технических средств физической защиты в критически важных въездных зонах.
Фундамент
Устойчивость ПТУ к таранному удару обеспечивается только при установке его на фундамент, который разрабатывается в соответствии с требованиями проекта.
От качества изготовления фундамента зависит точность и стабильность работы ПТУ.
Проектирование фундамента должно вестись с учетом типа грунта в месте его строительства. Для минимизации вреда дорожному полотну при устройстве фундамента может применяться вариант с двумя раздельными тумбами.
Управление
Осуществляется дистанционно в полуавтоматическом режиме:
с пульта управления стационарного; с пульта управления выносного без установления приоритета с помощью кнопок "ВВЕРХ", "ВНИЗ", "СТОП".
Возможно управление в ручном режиме с помощью штурвала, установленного на вал редуктора привода стрелы барьера (в случае отключения электропитания).
Монтаж
Монтаж ПТУ на объекте производится в соответствии с утвержденным проектом. ЗАО "ЦеСИС НИКИРЭТ" выполняет полный комплекс строительно-монтажных и пусконаладочных работ с вводом ПТУ в эксплуатацию на объектах Заказчика, осуществляет гарантийное и постгарантийное обслуживание.
Гарантийные обязательства
Гарантийные обязательства - 12 месяцев с момента сдачи ПТУ в эксплуатацию в присутствии представителей ЗАО "ЦеСИС НИКИРЭТ" на объекте Заказчика.
При монтаже силами местных подрядных организаций, выполнение шеф-монтажных работ специалистами предприятия обязательно.
