Камера обдувочная для тяговых электродвигателей и вспомогательных электрических машин предназначена для удаления пыли с поверхности остова и якоря тягового электродвигателя или генератора, и вспомогательных электрических машин.
Функциональные возможности (преимущества):
Камера обдувочная имеет выдвижную тележку, на которой смонтированы поворотный стол и передняя стенка. Для удобства использования, в передней стенке имеются два дополнительных окна в которых установлены светильники для освещения внутреннего пространства камеры. Верхняя загрузка электрических машин подлежащих обдувке позволяет использовать для этих целей цеховой кран. Автономная система пылеудаления состоящая из радиального вентилятора и циклонного фильтра позволяет производить выброс очищенного воздуха непосредственно в цеховое пространство. Для удобства оператора органы управления форсункой расположены с наружной стороны передней стенки. Камера монтируется на гладкий пол и не требует дополнительного фундамента.
Устройство:

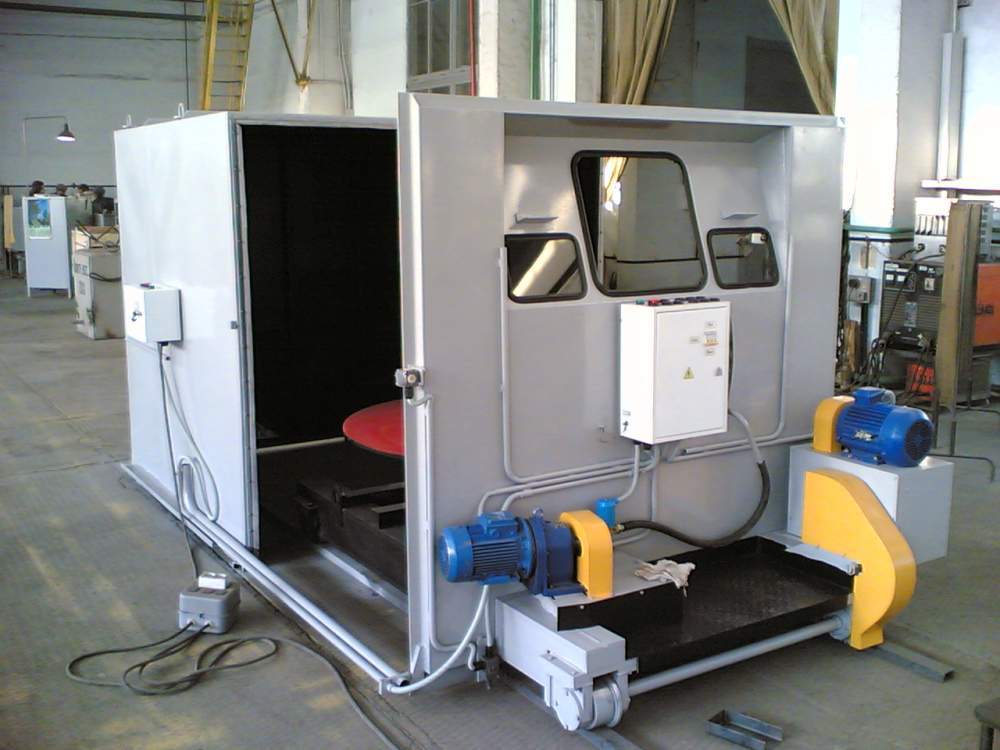

Камера обдувочная состоит из корпуса, на котором смонтирована система пылеудаления в составе вентилятора и циклонного фильтра очистки воздуха. Передняя стенка камеры смонтирована на выдвижной тележке имеющей электромеханический привод перемещения. На передней стенке имеется три остеклённых окна, в двух из которых установлены светильники для освещения внутреннего пространства камеры. Кроме того, на передней стенке смонтирован пульт управления обдувочной камерой и рукоятка управления воздушной форсункой, которая имеет возможность передвижения от усилия руки вперёд-назад и вверх-вниз. На выдвижной тележке расположен поворотный стол для позиционирования электрических машин, имеющий электромеханический привод механизма поворота. Сжатый воздух подаётся в форсунку от деповской сети. По согласованию с Заказчиком возможно доукомплектование обдувочной камеры собственным компрессором (в комплект поставки не входит).
Описание работы:
По команде оператора выдвижная тележка по направляющим выкатывается из камеры. С использованием цехового крана на поворотный стол выдвижной тележки устанавливается электрическая машина, подлежащая обдувке сжатым воздухом. Далее по команде оператора выдвижная тележка закатывается в обдувочную камеру и включается привод поворотного стола, вытяжной вентилятор и светильники. Оператор, управляя рукояткой, производит обдувку электрической машины вращающейся на поворотном столе. После завершения обдувки, по команде оператора выдвижная тележка выкатывается из камеры, и электрическая машина удаляется и использование цехового крана.
