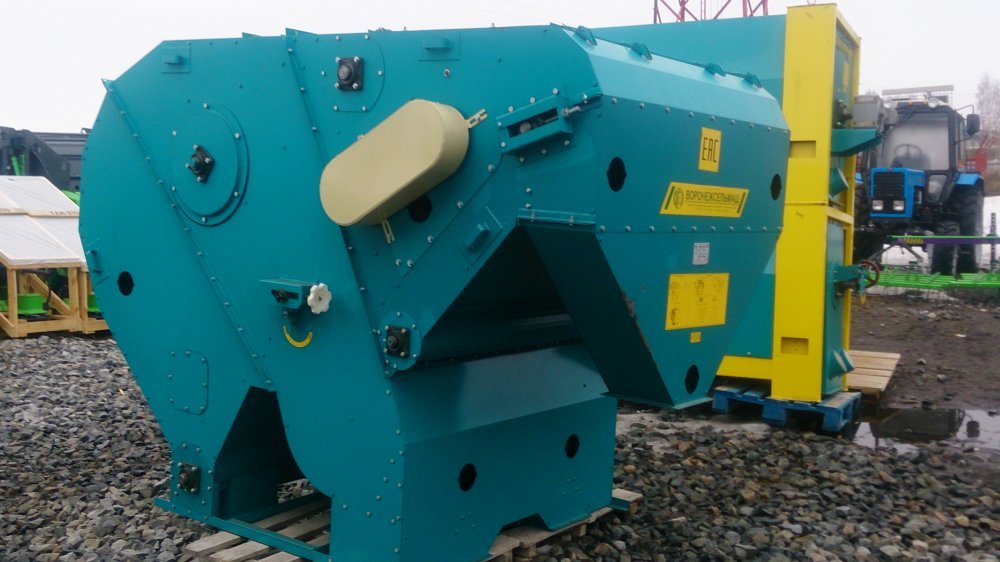

СПО-100 предназначен для предварительной очистки поступающего от комбайнов или других молотильных устройств зернового вороха колосовых, крупяных и зернобобовых культур, технических и масличных культур и семян трав от легких и крупных сорных примесей, отделяемых воздушным потоком и решетом – сетчатым транспортером, с целью лучшего сохранения семян и зерна, подготовки их к сушке и активному вентилированию, повышения эффективности последующей очистки. Сепаратор СПО-100 рассчитан для работы в стационарных поточных линиях во всех сельскохозяйственных зонах.
Устройство и работа машины
Основными рабочими органами сепаратора являются камера приемная и аспирационная система. Привод рабочих органов осуществляется клиноременной и цепной передачами от электродвигателя.
Технологический процесс работы сепаратора
Подлежащий очистке зерновой ворох по зерноотводам поступает в загрузочный шнек, который равномерно распределяет материал по ширине сепаратора и подает по скатному листу на сетчатый транспортер. Зерно, легкие и мелкие примеси проходят через него, а крупные примеси (солома, колоски и др.) выводятся сетчатым транспортером из сепаратора. Для интенсификации просеивания зерновой фракции ведомая ветвь транспортера встряхивается. Материал, прошедший сквозь сетчатый транспортер, вбрасывается битером во всасывающий канал аспирации. Замкнутый воздушный поток в сепараторе создается встроенным диаметральным вентилятором. Скорость воздушного потока регулируется дроссельной заслонкой, расположенной в нагнетательном канале. В сепараторе совмещена грубая и тонкая регулировка воздуха. Грубая регулировка осуществляется тягой при опущенной гайке. Тонкая регулировка осуществляется при затянутой гайке вращением винта. Легкие примеси выводятся из сепаратора шнеком, а очищенное зерно выводится самотеком
Техническая характеристика:
Наименование
Ед. измерения
Значение
Номинальная производительность за 1 час основного времени на пшенице с натурой исходного материала до 760 г/л, при влажности до 20% с содержанием сорной примеси до 10%, в том числе соломистой примеси до 1%, т
т/ч
80
Конструкционная масса с комплектом рабочих органов и приспособлений для выполнения основной технологической операции, кг, не более
кг
1290
Суммарная установленная мощность, кВт, не более
кВт
11
Количество обслуживающего персонала
Число лопастей вентилятора
Частота вращения вентилятора
Чел
Шт.
мин.
1 (механик)
24
900
Габаритные размеры в рабочем положении, не более
длина
мм
2850
ширина
мм
1950
высота
мм
2120
Срок службы
лет
9
