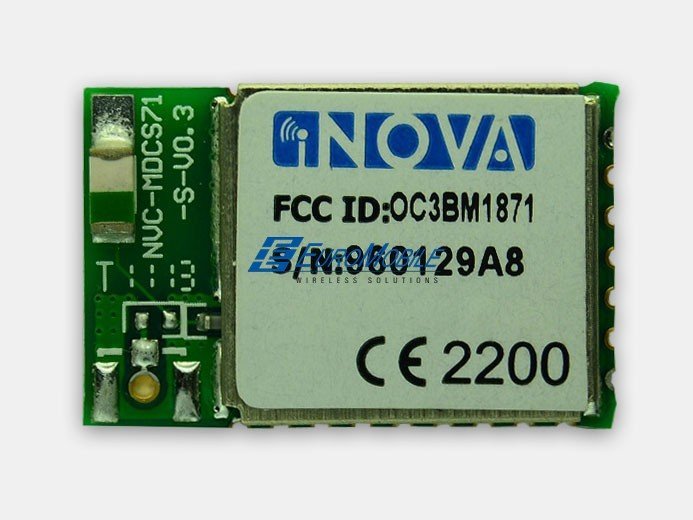

NovaComm NVC-MDCS71 - однорежимный Bluetooth 4.0 модуль, предназначенный для интеграции в устройства и аксессуары, требующих низкого энергопотребления.
NovaComm модуль располагает всеми возможностями, чтобы иметь низкое энергопотребление: приёмник, стек, профили и место для пользовательских приложений, поэтому внешний процессор не требуется.
Скорость передачи данных модуля - 1 Мбит/с на расстояние до 20 метров. Применяется для передачи данных с простых компактных устройств, созданных для целого класса новых Bluetooth приложений, например, часы, пульты дистанционного управления, медицинские датчики и передающие приборы для фитнесс-тренировок (пульсометры, шагомеры и т. п.).
Модуль может питаться от стандартных элементов питания таблеточного типа 3 В или два элемента питания типа AAA. В самом низком режиме энергопитания модуль потребляет всего 600 нА, и «просыпается» за несколько сотен микросекунд.
Особенности
Bluetooth 4.0, один режим, выступает как master и как slaveTX питание: +4 дБм- RX чувствительность: -88 дБмУльтра низкое энергопотреблениеВ режиме передачи: 27 мА (0 дБм)Режим Deep Sleep : 0.4 нАПО iNOVA, включающее в себя энергоэффективные Bluetooth профили, такие как BLP, HTP, HRP, PXP и т. п. Также доступно Demo приложение для iPhone 4S/новый iPad.IC аутентификация не требуется для приложения Bluetooth Low Energy на iPhone 4S/новый iPad.
Применение
ШагомерыЗдравоохранениеЧасыТонометры и глюкометрыВесыБрелкиДатчики и счетчики бытового назначенияРазличные приборыОхранные меткиБеспроводные ключиProximity картыКомпьютерные мыши и клавиатурыАвтомобильная сфера.
Технические характеристики
Стандарт
Bluetooth V4.0, класс II
Профили ПО
Доступность сети
Proximity
Обнаружение
Частота сердечных сокращений (создание пульсометра)
Вес (создание весов)
HID и т.д.
детализация профилей зависит от ПО
Частотный диапазон
2.402 ГГц ~ 2.480 ГГц
Скорость передачи данных (макс.)
1 Мбит/с
RF входное сопротивление
50 Ом
Baseband Crystal OSC
16 МГц
Интерфейсы
UART, PIO, AIO, Debug SPI
Чувствительность
-90 дБм @ 0.1 % BER
RF TX питание
4 дБм
Питание
Питание
1.8~ 3.6 В постоянного тока
Энергопотребление в режиме работы
RX/TX активные, 16 мА (типично)
Энергопотребление в режиме Deep sleep
<-5 нА
Условия окружающей среды
Диапазон рабочих температур
-40?C...+85?C
Влажность
10%~90% без образования конденсата
Сертификация
BQB/FCC/CE
Окружающая среда
RoHS
Размеры и вес
Размеры, мм
19.2 x 12 x 0.2
Вес, г
1.20
