DIGICON ADAC-200 - студийный комбинированный аналого-цифровой и цифро-аналоговый преобразователь построен на базе высококачественных специализированных цифровых микросхем от компании Crystall/Cirrus Logic (USA) - CS5381, PCM1794 и аналоговых микросхем от компании BURR-BROWN (USA). Поддерживается разрядность до 24 бит и частоты дискретизации 192; 176.4; 96; 88.2; 48; 44.1 кГц.

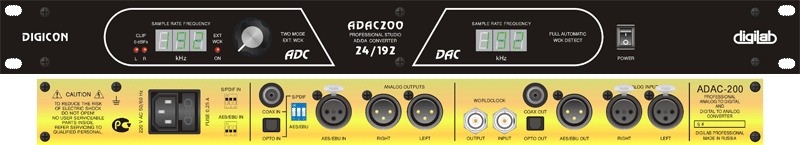

Модуль АЦП имеет расположенные на передней панели, индикаторы цифровой перегрузки - 0 dBFS, семисегментный индикатор, отображающий текущую частоту дискретизации, переключатель режимов работы АЦП и светодиод EXT WCK, индицирующий включение режима "внешний тактовый генератор".
На задней панели модуля расположены: симметричные аналоговые входы (XLR), цифровые гальванически развязанные выходы: AES/EBU (XLR); SPDIF коаксиальный (RCA) и оптический (TOSLINK), а так же вход и выход тактовой частоты WORDCLOCK (BNC).
В модуле ЦАП на передней панели расположен семисегментный индикатор, отображающий текущую частоту дискретизации.
На задней панели модуля расположены: симметричные аналоговые выходы (XLR), три переключаемых цифровых входа - AES/EBU (XLR); SPDIF коаксиальный (RCA) и оптический (TOSLINK). Выбор формата цифрового входа (AES/EBU - SPDIF) осуществляется с помощью дип-переключателя, расположенного на задней панели.
Технические характеристики:
АЦП Преобразователь CS5381 (Cirrus Logic) Аналоговый вход 2 XLR - 20 kOhm balanced Входной уровень при 0 dBFs + 16 dBU unbalanced Цифровые выходы AES/EBU XLR - 110 Ohm balanced, 6 dBV
S/PDIF coax. RCA - 75 Ohm unbalanced, 0.8 V
S/PDIF opto - Toslink Вход тактовой частоты BNC - 75 Ohm, TTL Выход тактовой частоты BNC - 75 Ohm, TTL Динамический диапазон 115 - 117 dB unweighted, 118 - 120 dBA THD + N 0.00032 (nom) - 0.00064 (max) % Crosstalk >120 dB Внутренний тактовый генератор 44.1, 48, 88.2, 96, 176.4, 192 kHz; jitter « 1 pS RMS ЦАП Преобразователь PCM1794 (BurrBrown) Цифровые входы AES/EBU XLR - 110 Ohm balanced
S/PDIF coax. RCA - 75 Ohm unbalanced
S/PDIF opto - Toslink Аналоговый выход 2 XLR - 50 Ohm balanced Динамический диапазон 123 dB RMS, 126 dB (A) THD + N 0,0004 % Crosstalk >120 dB Выходной уровень при 0 dBFS + 16 dBU
