Модельный ряд установок по сепарации: Наименование модели Наименование модификации Пропускная способность, л/с NG3 1902 6 NG4 1902 10 NG5 1902 20 NG6 1902 30 NG8 Top 10 NG9 Top 20 NG10 Top 30 NG15 Top 80/90 NG16 2002 6 NG17 2002 10 NG18 2002 20 NG19 2002 30 NG20 2002 80/90 NG21 Tower 80/90
Пропускная способность, л/с 6 10 20 30 Тип установки 6-1 6-2 6-3 6-4 10-1 10-2 20-1 20-2 30-1 30-2 30-3 Объем возможного накопленияшлама (по DIN), л 2800 4600 5000 6000 5000 7400 7400 11500 7000 10500 14000 Рекомендуемый объем накопленияшлама (VSR), л 1410 2300 2470 3000 2430 3690 3700 5670 3530 5280 7050 SR, мм 800 1300 1400 1700 775 1175 755 1155 500 750 1000
Внутренний диаметр резервуара (D1), мм 1500 2000 2500 3000 Наружный диаметр резервуара(D2), мм 1740 2240 2740 3300 Высота резервуара (H), мм 1920 2420 2520 2820 2400 2800 2270 2670 2750 3400 3650 ZTmin, мм 800 550 680 710 AT, мм 950 650 830 810 Диаметр подводящих/отводя-щих трубопроводов (DN), мм 150 150 200 250 Диаметр люков для обслуживания, мм 800 2x800,1x600 2x800,1x600 2x800,1x600
Сепаратор AWAS Galaxie - самоочищающаяся система, работает без применения фильтров, обеспечивая одновременного отделения из воды грубых и мелких взвесей и нефтепродуктов.
Сепаратор состоит из спиральной конструкции, с конусообразной нижней частью.
Действие установок основано на принципе реализации пульсирующего спиральнозавитого потока при одновременном действии эффекта коалесценции.
В сепараторе Galaxie стоки подводятся тангенциально по подводящей трубе, которая непосредственно связана с внешним витком спиральной конструкции. Стоки поступают на небольшой скорости, соответствующей 0,5% - 5% уклона подводящей трубы.
Внутренние стенки спиралей покрыты олеофобным покрытием AWAS, обеспечивающим коалесцентный эффект (слияние капель при соприкосновении внутри подвижной среды).
Устройство спиралей обеспечивает одновременную сепарацию взвесей и нефтепродуктов из воды, при этом при прохождении стоков по виткам спирали, взвеси под действием центробежной силы и силы гравитации относятся к внешним стенкам спирали и оседают вниз, а нефтепродукты, как более легкая среда стремится к внутренним стенкам спиралей и поднимается вверх к центру спирали.
Пропускная способность одной установки AWAS Galaxie рассчитывается исходя из требуемого количества очищаемой воды и составляет - минимум 5 л/сек (18 м?/час) до максимум 80 л/сек (288 м?/час).
Применяемый принцип вихревого сепаратора, позволяет избавиться от отстойников, песколовок и нефтеуловителей, занимающих значительные площади.
При больших объёмах сточных вод сепараторы монтируются параллельно, что позволяет очищать фактически неограниченное количество воды.

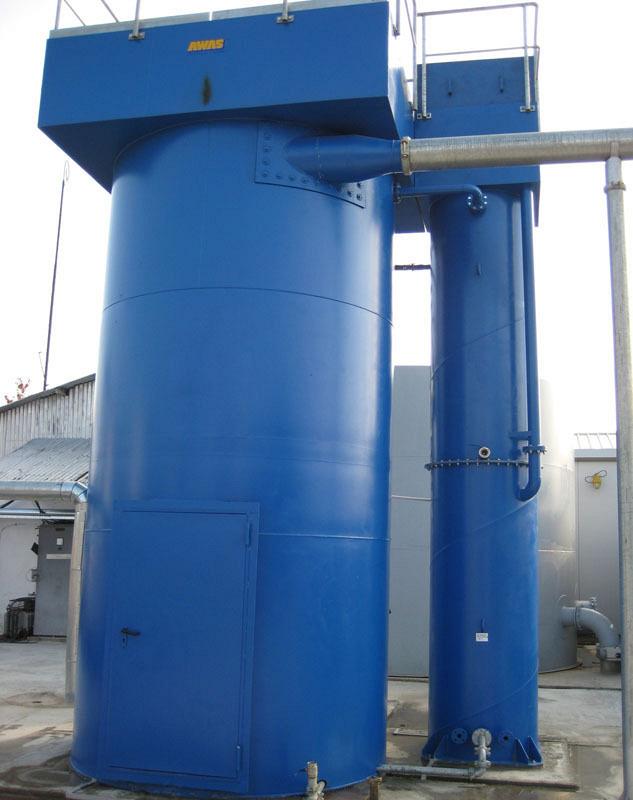

В зависимости от условий заказчика системы очистки AWAS выполняются в наземном или подземном исполнении.
Системы наземного исполнения изготовлены из термоизоляционных материалов и дополнительно предусматривается подвод горячей воды, пара или установка электронагревательных элементов.
