Приемопередатчик цифровой видео и данных по оптоволокну серии "OPAL"

RU-1000 Рейтинг
Поделитесь страницей в Социальных сетях
Приемопередатчик цифровой видео и данных по оптоволокну серии
Варианты подключения системы

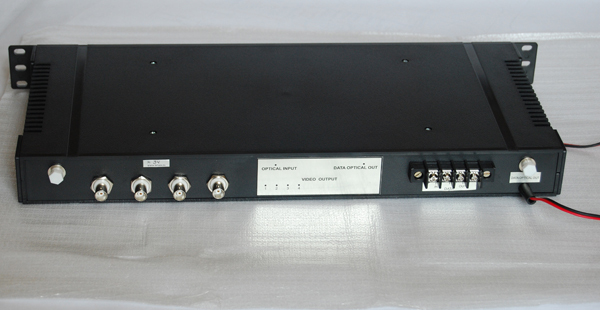

Цифровая оптоволоконная система видео наблюдения "ОPAL", (модельный ряд VTDD/VRDD), включает передатчик видеосигнала и передатчик данных с интерфейсом RS-485/422. Блок передатчика VTDD преобразует электрические видеосигналы и сигналы данных в оптическое излучение. Блок приемника VRDD , преобразует оптическое излучение обратно в электрические видеосигналы и сигналы данных. Система имеет встроенную грозозащиту. Система "OPAL" модельного ряда VTDD/VRDD, может работать как по двум оптическим волокнам любого типа, так и по одному оптическому волокну любого типа. В случае использования двух волокон передается от 1 до 4 каналов видео и данные (4 провода) в дуплексном режиме. В случае использования одного волокна передается от 1 до 4 каналов видео и данные (2 провода) в полудуплексном режиме.

Преимущества передатчиков и приемников серии "ОPAL"(модельный ряд VTDD/VRDD).
Высокая пропускная способность, обусловленная задействуемыми для передачи частотами.
Малое затухание мощности света в волокне и возможность передачи без ретрансляции на большие расстояния.
Иммунитет к электромагнитному излучению - высокая помехозащищенность, виброустойчивость и, практически, полное отсутствие собственного влияния на окружающую среду.
Высокая степень защиты конфиденциальности передаваемых данных.
Гальваническая развязка элементов сети. Система имеет встроенную грозозащиту.
Взрыво - и пожаробезопасность при обслуживании технологических процессов повышенного риска.
Оборудование защищено от агрессивных воздействий окружающей среды. Протестировано в диапазоне рабочих температур от -40С до +50С
Защита от бросков напряжения в линиях питания.

СВОЙСТВА СИСТЕМЫ:
• число каналов 1,2,4
• не требует настройки (включил и работай)
• лазерный диод длина волны излучения 1310нм, 1550нм
• количество волокон в линии два
• тип волокна Многомодовое или Одномодовое
• расстояние передачи до 5км с многомодовым волокном
• расстояние передачи до 50км с одномодовым волокном
• Данные
• число каналов 1
• интерфейс RS-485/422(2пров.,4 пров.)
• скорость передачи 0-150kbs
• разъем под винт( или колодка)
• оптические разъемы FC/PC, ST, FC/APC
• видео разъемы BNC
• рабочая температура от -40С до + 50С
• температура хранения от -55 до + 85С
• средняя наработка не менее 100 000 часов
• видеосигналы систем PAL/ SECAM/NTSC
• монтаж в наружный шкаф, на стену или в крейт 19" размер 1U.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• размах сигнала 1В+/-10
• напряжение питания 12 - 24В
• полоса (-3дБ) 5Гц-6,5МГц
• чувствительность приемника (-30дБм)
• отношение сиг./шум > 48дБ
• сопротивление нагрузки 75 Ом
• дифференциальное усиление < 2
• размер передатчика 220х145х55мм
• мощность 6Вт
• четкость не менее 625ТВЛ
• бюджет линии 17dB
