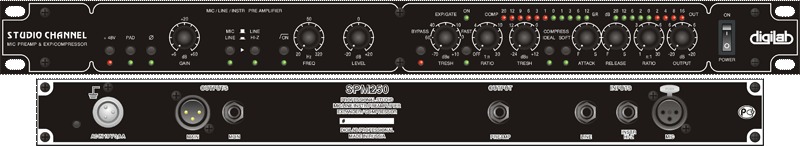

MIC/LINE/INSTR PRE AMP Секция PRE AMP имеет три независимых входа: MIC (микрофон), LINE (линия), INSTR (инструмент, гитара). По входу MIC имеются: подключаемое фантомное питание +48 V, уменьшение входного сигнала на 20 dB, поворот фазы на 180 0 и плавная регулировка усиления. В выходной части предусилителя предусмотрены: обрезной ВЧ-фильтр с возможностью отключения и плавной регулировкой частоты среза, регулировка уровня выходного сигнала до + 20 dB.
EXPANDER/COMPRESSOR Програмно-адаптивный EXPANDER/GATE предназначен для эффективного подавления фона, шумов в паузах и имеет следующие регулировки: порог срабатывания, коэффициент подавления. Временной параметр - время атаки, программно зависим, и выбирается автоматически в зависимости от входного сигнала. Временной параметр время затухания программно зависим, и имеет два переключаемых диапазона: быстрый / медленный. Многофункциональный COMPRESSOR - LIMITER предназначен для получения оптимальных уровней обрабатываемого сигнала и имеет плавные регулировки: порог компрессора, коэфф. компрессирования, время атаки, время затухания, уровень выходного сигнала. Отличительной чертой является наличие переключаемых режимов:характеристики порога компрессора - жесткий / мягкий и типа компрессора - нормальный / идеальный. Режим SOFT COMP - плавный, растянутый порог компрессирования, что делает более изящной и незаметной обработку сигнала. Режим IDEAL COMP - усиление малых и подавление больших по амплитуде сигналов, что дает возможность получить более ровный по амплитуде сигнал.Наличие индикаторов EXP/GATE ON (порог), GAIN REDUCTION (коэфф. компрессирования) и INPUT/OUTPUT LEVEL дает возможность легко контролировать процесс обработки сигнала. Индикатор IN/OUT как уровень входного сигнала (режим BYPASS), так и уровень сигнала после компрессора. Переключатель BYPASS - обеспечивает сквозное прохождение сигнала от входа к выходу.
Технические характеристики:
MIC/LINE/INSTR PRE AMP Вход MIC 1 kOhm симметр. LINE 20 kOhm симметр. INSTRUMENT 1 MOhm несимметр. Выходное сопротивление 47 Ohm симметр. Усиление по входу MIC + 6 / + 60 dB Усиление по выходу ± 20 dB Нелинейные искажения < 0,015 % Минимальный уровень шума - 128 dBu (привед. ко входу) Коэфф. подавления сифазного сигнала > 80 dBu PHANTOM + 48 V PAD - 20 dB EXPANDER/COMPRESSOR Выходное сопротивление 47 Ohm симметр. Динамический диапазон 113 dB Минимальный уровень шума < - 93 dBu (не взвешенный) Нелинейные искажения < 0,1 % (при любом уровне компрессии) EXPANDER/GATE THRESH - 70 dBu / + 10 dBu RATIO 1:1 / 1:30 ATTACK програмно-зависимый RELEASE (fast / slow) програмно-зависимый, быстрый / медлнный COMPRESSOR/LIMITER THRESH - 24 dB / + 12 dB RATIO 1:1 / 50:1 ATTACK 0.02 mS / 150 mS RELEASE 50 mS / 2 Sec OUTPUT GAIN ± 20 dB
