Автоматы для установки поверхностно-монтируемых радиоэлементовАПМ-400

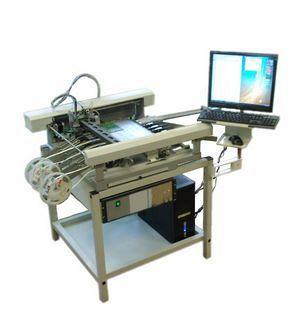

Автоматы для установки поверхностно-монтируемых радиоэлементов АПМ-400 (в дальнейшем - автомат) предназначены для автоматической установки на поверхность печатной платы поверхностно-монтируемых радиоэлементов из ленты шириной 8, 12 и 16 мм, а также для автоматического нанесения клеевых точек в места установки радиоэлементов, или паяльной пасты на контактные площадки печатной платы.
Автомат изготавливается в трех исполнениях:
«Клей-монтаж» - автоматическая установка на поверхность печатной платы поверхностно-монтируемых радиоэлементов, а также автоматическое нанесение клеевых точек в места установки радиоэлементов, или паяльной пасты на контактные площадки печатной платы.
«Монтаж» - автоматическая установки на поверхность печатной платы поверхностно-монтируемых радиоэлементов.
«Клей» - автоматическое нанесение клеевых точек в места установки радиоэлементов, или паяльной пасты на контактные площадки печатной платы.
Автомат состоит из координатного устройства, устройства управления, компьютера с монитором, размещенных на подставке. В основе работы автомата лежит принцип перемещения монтажной головки по координатам X и Y, осуществляемого шаговыми электродвигателями с дискретностью 0,025 мм. Монтажная головка обеспечивает вакуумный захват радиоэлемента из питателя, поворот на требуемый угол, центрирование, перенос и опускание на поверхность печатной платы. Предусмотрен контроль наличия элемента при захвате, переносе и монтаже. После окончания работы на экран монитора выводится перечень неустановленных элементов. Доустановка элементов производится в ручном или автоматическом режимах. Автомат должен иметь возможность ручной и автоматической смены инструмента. Количество сменного инструмента - 4 шт. Программное обеспечение автомата работает под управлением операционной системы Windows. Программное обеспечение автомата обеспечивает ввод рабочих программ из P-CAD.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Размер рабочего поля печатной платы ( при установке всех питателей ), мм………..……….400х280
Погрешность установки радиоэлементов, мм…………………...± 0,15
Производительность, эл/ч……………………………………….…...2200
Угол разворота радиоэлемента, град……………………….0-315 с дискр.45°
Типы корпусов устанавливаемых радиоэлементов…..0603, 0805, 1206, SOT23,SOT143,SOD110, SOD323, SOD123 *
Количество устанавливаемых питателей, шт…………………60
Конструктивное исполнение …………………………….. напольное
Габаритные размеры, мм…………………………….1190х1105х130
Масса, кг……………………………………….……………140
Электропитание………………….……………….....220 В, 50 Гц
Пневмопитание……………………….………5 кг/см2; 1,5 м3/час
Потребляемая мощность без управляющего компьютера, Вт…………300
*Возможна установка радиоэлементов в других типах корпусов по отдельному заказу
Комплект поставки:
1.Автомат АПМ-400 (базовый комплект) в составе:
координатное устройство - 1шт,
устройство управления - 1шт,
устройство монтажное -1шт,
механизм переключения питателей (один на 30 питателей) - 1шт.
2. Питатель 8, 12, 16 мм, питатель пенальный, дополнительный механизм переключения на 30 питателей, магазин инструментов, компьютер, ТВ-тюнер, монитор TFT 14''(15"), клавиатура, "Мышь" поставляются отдельно по согласованию с заказчиком.
Рекомендуемый комплект поставки: базовый комплект + дополнительный механизм переключения + 60 питателей.
Комплект поставки и стоимость определяется договором.
