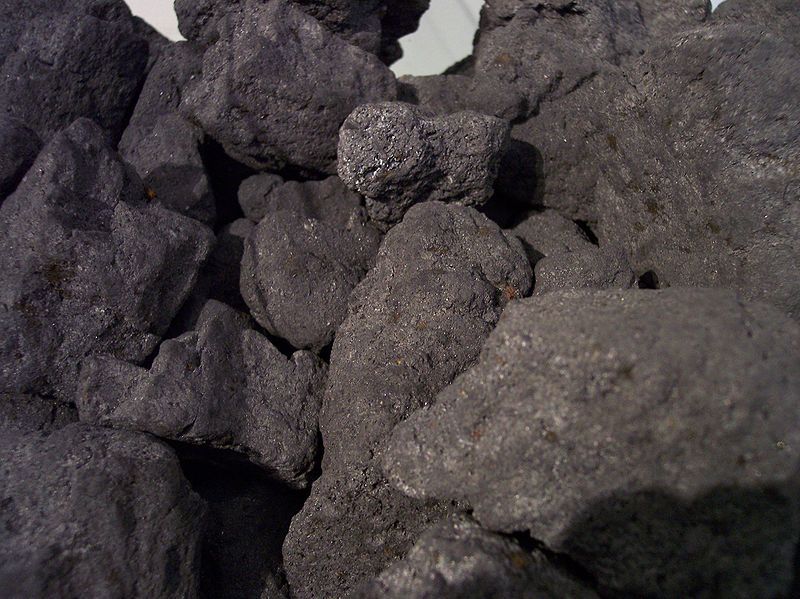

Физические свойства
Содержит 96-98 С, остальное Н, S, N, O. Пористость 49-53 %, истинная плотность 1,80 — 1,95 г/см3, кажущаяся плотность ~ 1 г/см3, насыпная масса 400—500 кг/м3, зольность 9-12 %, выход летучих веществ 1 %. Влажность при тушении водой и инертным газом соответственно 2-4 % и не более 0,5 %. Предел прочности при сжатии 15-25 МПа, при срезе (характеризует устойчивость к истиранию) 6-12 МПа, теплота сгорания 29-30 МДж/кг.
Физико-химические свойства
Выше 900 °C, легко восстанавливает СО2 (С + СО2 = 2СО); при 1000 °C скорость процесса (стандартная реакционная способность кокса) в расчете на 1 г кокса 0,1—0,2 мл СО2 за 1 с, энергия активации 140—200 кДж/моль. Скорость взаимодействия с О2 (С +О2 = СО2), или горючесть кокса, значительно выше, чем с СО2, и составляет при 500 °C около 0,1 мл О2 за 1 с, энергия активации 100—140 кДж/моль.
Физико-химические свойства кокса каменноугольного определяются его структурой, приближающейся к гексагональной слоистой структуре графита. Структура кокса характеризуется неполной упорядоченностью: отдельные фрагменты (слои), связанные Ван-дер-Ваальсовыми силами, статистически занимают несколько возможных положений (например, накладываются один на другой). Наряду с атомами углерода в пространственной решетке кокса, особенно в ее периферийной части, могут располагаться гетероатомы (S, N, O).
Строение и свойства кокса каменноугольного зависят от состава угольной шихты, конечной температуры и скорости нагрева коксуемой массы. С увеличением содержания в шихте газовых и др. углей, характеризующихся малой степенью метаморфизма, понижением конечной температуры коксования и уменьшением выдержки при этой температуре, реакционная способность и горючесть получаемого кокса возрастает. При увеличении содержания газовых углей в шихте прочность и средняя крупность кусков кокса уменьшаются, а пористость его возрастает. Повышение конечной температуры коксования способствует увеличению прочности кокса каменноугольного, особенно к истиранию. При удлинении периода коксования и снижении скорости нагрева коксуемой массы средняя крупность кусков кокса увеличивается.
