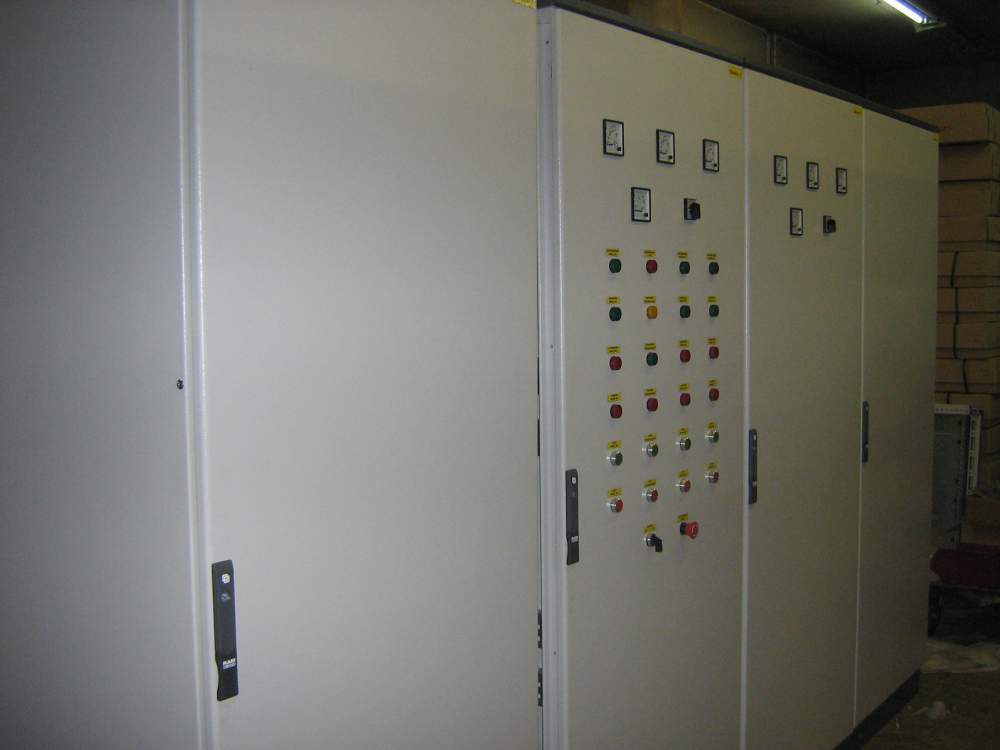

Главный распределительный щит ГРЩ (РУНН, ШНН) предназначен для приема, распределения и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50Гц в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях.
Особенности и преимущества.
Новое поколение металлоконструкций для низковольтных комплектных устройств шкафного исполнения позволяют изготавливать главные щиты распределения ГРЩ (РУНН, ШНН) с элементами управления и измерения; отдельно стоящие стойки автоматического ввода резерва АВР, на номинальные токи от 400 до 6300А как с импортной так и с отечественной комплектацией. В зависимости от условий эксплуатации они могут изготавливаться как открытого типа со степенью защиты IP00 по ГОСТ 14254-96 так и частично или полностью закрытые со степенью защиты IP31.
Изделия ГРЩ (РУНН, ШНН), изготовленные на базе данной металлоконструкции сборные и состоят из секций согласно шириной от 400 до 800 мм и глубиной от 400 до 800мм, и поэтому легко собираются и разбираются на нужные для транспортировки и монтажа на объекте части.
ГРЩ (РУНН, ШНН) изготавливаются как одностороннего, так двухстороннего обслуживания. Каждая секция ГРЩ (РУНН, ШНН) может комплектоваться защитными панелями и дверями. В панелях ГРЩ (РУНН, ШНН) по согласованию с заказчиком предусматриваются кабельные или шинные вводы. Ввод может быть как сверху, так и снизу. Вывод может осуществляться как через секции, в которых установлены аппараты, так и через специальные секции, что особенно удобно при одностороннем обслуживании. Покрытие выводов дает возможность присоединять к ним как медные, так и алюминиевые наконечники или шины.
Условия эксплуатации.
Номинальное значение климатических факторов внешней среды - УХЛ4 по ГОСТ 15150-69 и по ГОСТ 15543.1-83, при этом наибольшая высота над уровнем моря - 2000м, окружающая среда невзрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.
Номинальное рабочее значение механических внешних воздействующих факторов по ГОСТ 17516.1-90 для группы механического исполнения М1.
